Hoe ventileer je een 19 inch serverkast? Zo voorkom je oververhitting

Een goede serverkast ventilatie begint met een logische luchtstroom: koele lucht moet aan de voorkant naar binnen komen en warme lucht aan de achterkant of bovenkant kunnen verlaten. Plaats apparatuur met ruimte ertussen, sluit ongebruikte posities af met blindpanelen en voeg thermostatisch geregelde ventilatoren toe wanneer de natuurlijke luchtcirculatie niet volstaat. Zo beperk je warme plekken, lawaai en het risico op storingen.

Waarom ventilatie in een serverkast belangrijk is

Servers, switches, routers, patchpanelen met actieve componenten en noodstroomvoorzieningen zetten elektrische energie grotendeels om in warmte. Hoe hoger het opgenomen vermogen, hoe groter de warmtebelasting in de kast. Zonder gecontroleerde afvoer blijft die warmte hangen en stijgt de temperatuur rondom de apparatuur.

Een te warme serverkast kan leiden tot throttling, onverwachte herstarts, een kortere levensduur van componenten en uitval van netwerkapparatuur. Ook kabels, voedingen en opslagmedia krijgen het zwaarder te verduren. Goede koeling is daarom geen luxe, maar onderdeel van betrouwbaar beheer.

Let op: ventilatie is niet hetzelfde als willekeurig lucht verplaatsen. Een krachtige ventilator die warme lucht rondblaast, lost het probleem niet op. De lucht moet een duidelijke route volgen van de inlaat naar de uitlaat. Daarbij moeten de kast, de apparatuur en de ruimte waarin de kast staat als één thermisch systeem worden bekeken.

Hoe werkt de juiste luchtstroom?

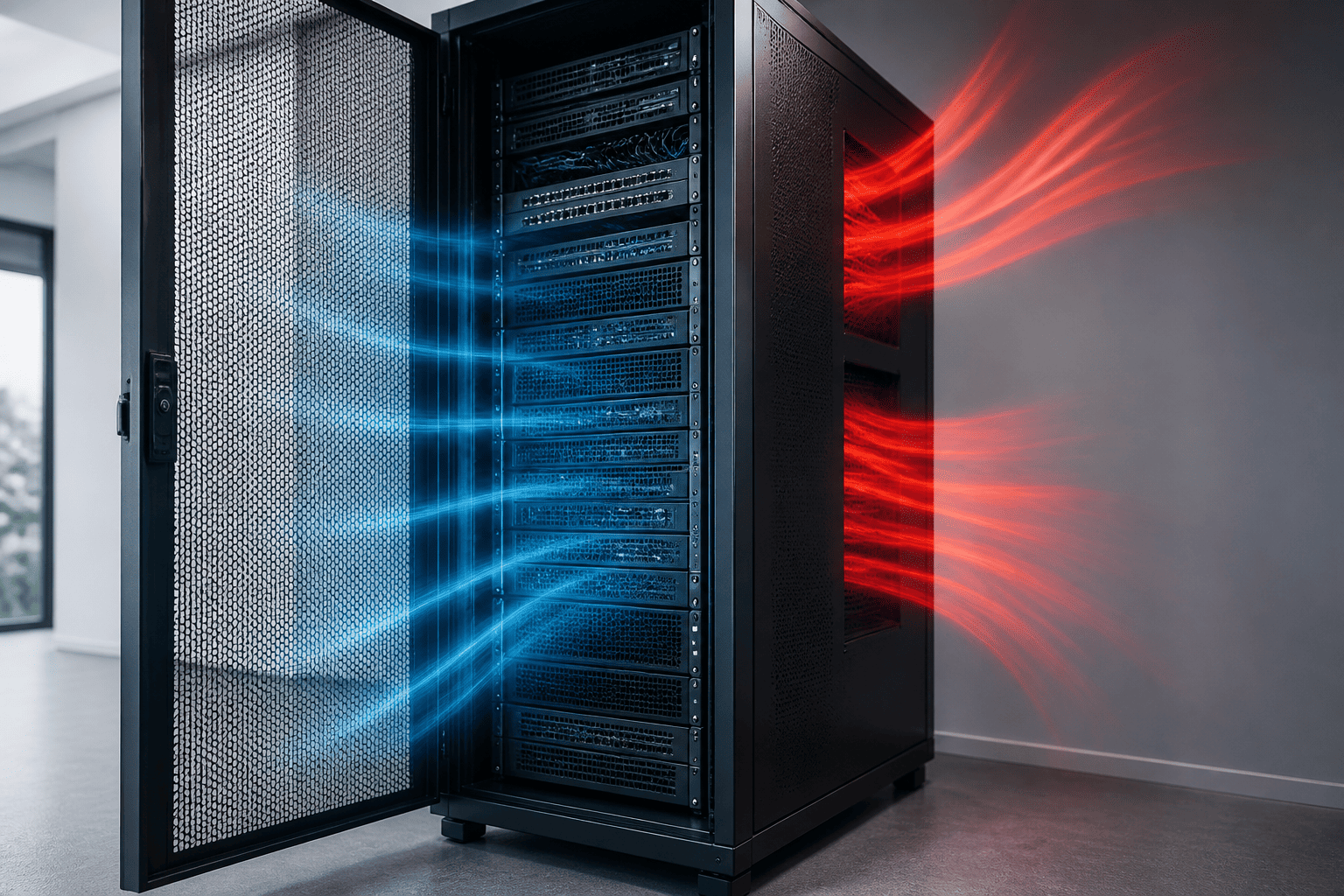

De meeste 19 inch apparatuur is ontworpen volgens een voor-naar-achter-luchtstroom. Aan de voorzijde wordt relatief koele lucht aangezogen. Die lucht stroomt door de behuizing langs processors, voedingen en andere warmtebronnen. Vervolgens komt de opgewarmde lucht aan de achterzijde vrij.

Bij sommige apparaten verloopt de luchtstroom anders, bijvoorbeeld van zijkant naar zijkant of van onder naar boven. Controleer daarom altijd de documentatie van de fabrikant. Apparatuur met een afwijkende luchtstroom kan in een standaardconfiguratie warme lucht terug de kast in blazen.

De basisregels voor luchtcirculatie

• Houd de voorkant van de apparatuur vrij van kabelbundels en andere obstakels.
• Laat warme lucht aan de achterkant van elk apparaat wegstromen.
• Gebruik blindpanelen in lege posities van de 19 inch rails.
• Voorkom dat kabels de ventilatieopeningen van servers of switches blokkeren.
• Plaats de kast niet direct tegen een muur als daardoor de uitblaas wordt afgesloten.
• Voer warme lucht af naar een ruimte die voldoende kan ventileren.

Blindpanelen lijken een klein detail, maar ze voorkomen dat lucht de weg van de minste weerstand neemt. Zonder deze panelen kan koele lucht langs de apparatuur stromen in plaats van erdoorheen. Dat vermindert de effectieve koeling en vergroot de kans op temperatuurverschillen in de kast.

Serverkast ventilatie installeren: praktische aanpak

Begin met een inventarisatie. Noteer welke apparaten warmte produceren, waar de luchtinlaten en uitlaten zitten en hoeveel vrije ruimte er nog beschikbaar is. Kijk ook naar de omgeving: staat de kast in een kleine technische ruimte, een kantoor, een berging of een afgesloten nis? De ruimtetemperatuur en luchtverversing buiten de kast bepalen mede hoe goed ventilatie werkt.

1. Richt de kast logisch in

Plaats apparatuur met een hoge warmteproductie niet zonder reden dicht op elkaar. Laat zware servers bij voorkeur voldoende ruimte voor de aanbevolen luchtcirculatie. Monteer lichtere passieve componenten, zoals patchpanelen, op een manier die de inlaat en uitlaat van actieve apparatuur niet belemmert.

Gebruik horizontale kabelmanagementpanelen of verticale kabelgeleiders om kabels uit de luchtbaan te houden. Controleer bij iedere wijziging of de front- en achterzijde nog herkenbaar zijn. Een nette bekabeling helpt niet alleen bij onderhoud, maar ondersteunt ook een voorspelbare luchtstroom.

2. Plaats een ventilatiemodule op de juiste plek

Een ventilatormodule hoort meestal aan de bovenzijde of aan de achterzijde van de kast, waar warme lucht zich verzamelt of wordt uitgeblazen. Het doel is de bestaande luchtstroom van de apparatuur te ondersteunen. Een module die koude lucht aan de achterkant naar binnen blaast, kan de interne luchtstroom juist verstoren.

Bij wandkasten is de bovenkant vaak de meest praktische positie voor afvoer. Bij grotere vloerstaande kasten kan een dakventilator of een achterdeur met ventilatoren worden gebruikt. Kies een oplossing die past bij de luchtstroom van de geïnstalleerde apparatuur en bij de beschikbare vrije ruimte.

3. Zorg voor toevoer van verse lucht

Een afzuigventilator kan alleen warmte afvoeren als er ook voldoende lucht de kast of de ruimte kan binnenkomen. Controleer daarom of de deur, bodem, zijpanelen of een speciaal inlaatfilter voldoende toevoer bieden. Een volledig afgesloten kast met alleen een uitlaatventilator heeft vaak een beperkte werking.

In een stoffige omgeving is een filter nuttig, maar een vervuild filter verhoogt de weerstand en verlaagt het luchtdebiet. Plan daarom periodieke inspectie en reiniging. In ruimtes met veel stof of vezels kan vaker onderhoud nodig zijn dan in een schone serverruimte.

Wanneer heb je een serverkast ventilator nodig?

Niet elke kast heeft actieve ventilatie nodig. Een kleine, weinig belaste netwerkopstelling kan soms voldoende hebben aan de natuurlijke luchtstroom door ventilatieopeningen. Actieve ventilatie is logischer wanneer de kast meerdere servers bevat, wanneer de ruimte warm wordt of wanneer metingen laten zien dat de temperatuur snel oploopt.

Let op signalen zoals luidruchtige interne ventilatoren, thermische waarschuwingen, onverwachte prestatiedalingen of een duidelijk warme uitblaaslucht. Deze signalen bewijzen niet op zichzelf dat de kastventilatie onvoldoende is, maar ze zijn wel aanleiding om de configuratie en temperaturen te controleren.

Situatie	Passende maatregel
Kleine switch- of patchkast met lage belasting	Natuurlijke ventilatie, blindpanelen en temperatuurcontrole
Meerdere actieve netwerkapparaten	Gerichte afvoer met een stille, thermostatisch geregelde ventilator
Serverkast met hoge warmteproductie	Gecontroleerde luchttoevoer en -afvoer, plus beoordeling van de ruimtekoeling
Stoffige of industriële omgeving	Gefilterde luchtinlaat en een vast onderhoudsschema
Gesloten nis of kleine technische ruimte	Warmteafvoer uit de ruimte verbeteren; alleen een kastventilator is mogelijk onvoldoende

Kijk bij de keuze van een ventilator niet uitsluitend naar het maximale toerental. Belangrijker zijn het werkelijke luchtdebiet, het geluidsniveau, de regelbaarheid, de betrouwbaarheid van de motor en de geschiktheid voor de montageplaats. Een thermostaat of digitale temperatuurcontroller voorkomt dat de ventilator voortdurend op volle snelheid draait.

Temperatuur meten in een 19 inch serverkast

Meten is de beste manier om te bepalen of serverkast ventilatie nodig is of moet worden aangepast. Plaats niet slechts één sensor op een willekeurige plek. Meet bij voorkeur op meerdere posities:

• bij de koude luchtinlaat aan de voorzijde;
• in het midden van de kast, tussen de actieve apparaten;
• bij de warme uitlaat aan de achterzijde of bovenzijde;
• in de ruimte direct buiten de kast.

De vergelijking tussen deze meetpunten geeft meer informatie dan één absolute waarde. Een groot verschil tussen voor- en achterkant wijst op een aanzienlijke warmteopbouw. Een hoge temperatuur aan zowel de inlaat als de uitlaat kan erop wijzen dat de ruimte zelf te warm is of dat de toevoer van koele lucht onvoldoende is.

Gebruik temperatuursensoren met datalogging wanneer de belasting sterk wisselt, bijvoorbeeld door back-ups of geplande rekenintensieve taken. Zo zie je niet alleen de temperatuur op het moment van meten, maar ook pieken en trends. Stel meldingen in voor een waarschuwing en een kritieke grens die aansluiten bij de specificaties van de apparatuur.

De rol van de serverruimte

Een serverkast kan de warmte niet onbeperkt wegwerken als de omringende ruimte onvoldoende wordt gekoeld. Een ventilator verplaatst de warmte dan alleen van de kast naar de kamer. In een kleine afgesloten ruimte loopt de omgevingstemperatuur vervolgens steeds verder op.

Zorg daarom voor voldoende luchtverversing of ruimtekoeling. Blaas warme lucht niet rechtstreeks naar de luchtinlaat van dezelfde kast of van een tweede kast. Bij meerdere kasten is het verstandig om de koude toevoer en warme retourlucht gescheiden te houden, zodat apparaten niet elkaars afgevoerde warmte aanzuigen.

Let ook op zoninstraling, radiatoren, verwarmde leidingen en apparatuur die buiten de serverkast warmte produceert. Een kast die op een warme zolder of in een afgesloten technische nis staat, vraagt een andere aanpak dan een kast in een gekoelde serverruimte.

Veelgemaakte fouten bij ventilatie van een serverkast

Alleen een sterkere ventilator plaatsen

Meer ventilatorvermogen is niet automatisch beter. Als de inlaat te klein is, filters verstopt zijn of kabels de lucht blokkeren, blijft het resultaat beperkt. Analyseer eerst de volledige luchtbaan.

De warme lucht terug de ruimte in blazen

Dat kan tijdelijk helpen bij een grote, goed geventileerde ruimte, maar in een kleine ruimte stapelt de warmte zich op. Leid de warme lucht waar mogelijk naar een geschikte afvoer of verbeter de ruimtekoeling.

Geen rekening houden met geluid

Ventilatoren op hoge snelheid kunnen storend zijn in een kantoor of werkruimte. Kies een model met regeling, gebruik temperatuurafhankelijke schakeling en voorkom onnodige turbulentie. Een stille, constante luchtstroom is vaak praktischer dan korte periodes met maximale snelheid.

Onderhoud vergeten

Stof op filters, ventilatorbladen en koellichamen vermindert de warmteafvoer. Neem ventilatie op in het onderhoudsschema. Controleer ook of ventilatoren nog soepel draaien en of alarmen van de temperatuurmonitoring werken.

Checklist voor betrouwbare serverkast ventilatie

1. Breng de luchtstroom van ieder actief apparaat in kaart.
2. Maak de voorzijde vrij en houd de achterzijde beschikbaar voor afvoer.
3. Monteer blindpanelen in ongebruikte rackposities.
4. Organiseer kabels buiten de ventilatieopeningen.
5. Meet de temperatuur aan de inlaat, in de kast en bij de uitlaat.
6. Controleer of de ruimte de afgevoerde warmte kan verwerken.
7. Kies actieve ventilatie als metingen of de warmtebelasting dat rechtvaardigen.
8. Gebruik bij voorkeur temperatuurafhankelijke regeling.
9. Reinig filters en ventilatoren volgens een vast interval.
10. Test waarschuwingen en documenteer wijzigingen in de kast.

Belangrijkste inzicht: goede koeling ontstaat door een complete luchtketen. Een vrije inlaat, een korte en duidelijke luchtbaan, een geschikte uitlaat en een voldoende koele ruimte zijn samen belangrijker dan één losse krachtige ventilator.

Veelgestelde vragen over serverkast ventilatie

Hoe warm mag een serverkast worden?

De toegestane temperatuur verschilt per apparaat en fabrikant. Gebruik de technische specificaties van de geïnstalleerde servers, switches en voedingen als uitgangspunt. Meet bovendien de temperatuur bij de luchtinlaat, omdat die waarde representatiever is voor de omstandigheden waarin apparatuur werkt dan alleen de temperatuur bij de warme uitlaat.

Is een ventilator boven in de serverkast voldoende?

Dat hangt af van de kast, de apparatuur en de luchttoevoer. Een ventilator bovenin kan warme lucht effectief afvoeren als de apparatuur van voren naar achteren blaast en er voldoende lucht kan binnenkomen. Bij een hoge warmtebelasting of een warme ruimte is aanvullende koeling of betere ruimteventilatie nodig.

Moet een serverkast aan de achterkant open blijven?

Niet per se. Een open achterkant kan de afvoer verbeteren, maar biedt minder bescherming tegen stof, aanraking en ongecontroleerde luchtstromen. Een geventileerde achterdeur of een geschikte afzuigmodule is vaak een nettere oplossing. Volg altijd de installatie-eisen van de fabrikant.

Helpen blindpanelen echt bij het koelen van een serverkast?

Ja, blindpanelen helpen de lucht door de apparatuur te sturen in plaats van door lege rackposities. Ze zijn vooral nuttig wanneer de kast meerdere open posities heeft. Blindpanelen vervangen echter geen goede ruimtekoeling of een passende ventilator bij een hoge warmtebelasting.

Hoe vaak moet ik de ventilatie controleren?

Controleer de werking bij iedere onderhoudsronde en na wijzigingen aan de apparatuur. In een stoffige omgeving zijn filters en ventilatoren vaker aan de beurt. Controleer minimaal of de luchtopeningen vrij zijn, de ventilatoren draaien, de temperatuurmetingen betrouwbaar zijn en waarschuwingen correct werken.

Conclusie

Een goed geventileerde 19 inch serverkast begint met inzicht in de luchtstroom. Houd koele lucht aan de voorkant beschikbaar, voer warme lucht gericht af en voorkom dat kabels, lege rackposities of een warme ruimte de koeling verstoren. Meet de temperatuur op meerdere plaatsen en gebruik een thermostatisch geregelde ventilator wanneer natuurlijke ventilatie niet genoeg is.

Door installatie, monitoring en onderhoud te combineren, verklein je de kans op oververhitting en maak je de infrastructuur betrouwbaarder. Serverkast ventilatie is daarmee geen losse accessoire, maar een integraal onderdeel van een stabiele en onderhoudbare IT-installatie.
