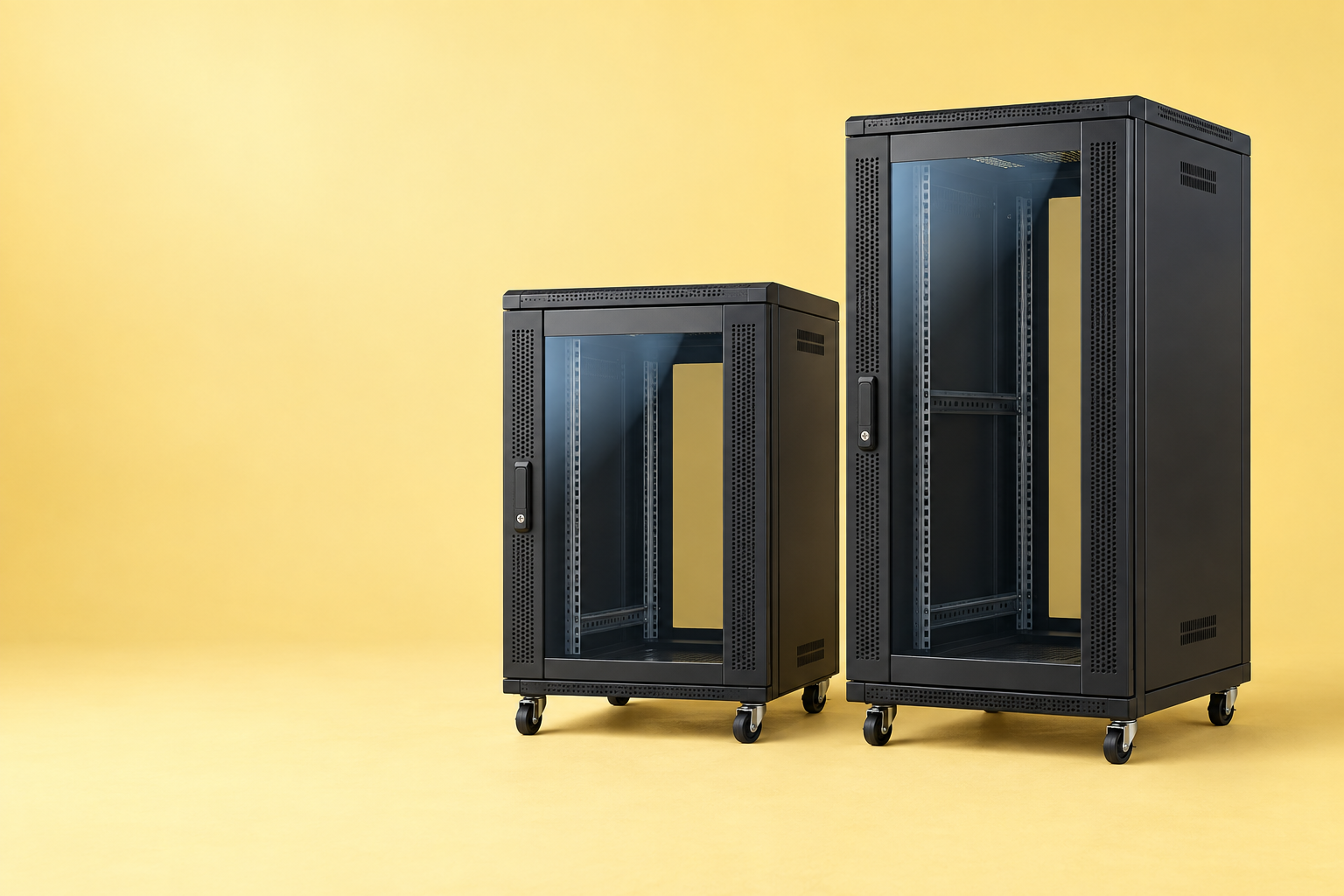

1. Welke serverkast, patchkast of wandkast past bij mij?

De naam van een kast is slechts een eerste aanwijzing. Een “serverkast” is vaak dieper en heeft meer geperforeerd oppervlak voor warmteproducerende apparatuur; een “patchkast” is meestal gericht op patchpanelen, switches en lichtere netwerkapparatuur. De beslissende punten zijn altijd de benodigde U-hoogte, bruikbare diepte, belasting, luchtstroom en plaats van montage.

2. Wat betekenen 19 inch en hoogte-eenheden (U)?

“19 inch” beschrijft de gestandaardiseerde montagebreedte van rackapparatuur. De frontplaat van een 19 inch apparaat is 482,6 mm breed en wordt aan de verticale montageprofielen bevestigd. De beschikbare hoogte wordt uitgedrukt in U: 1U is 44,45 mm.

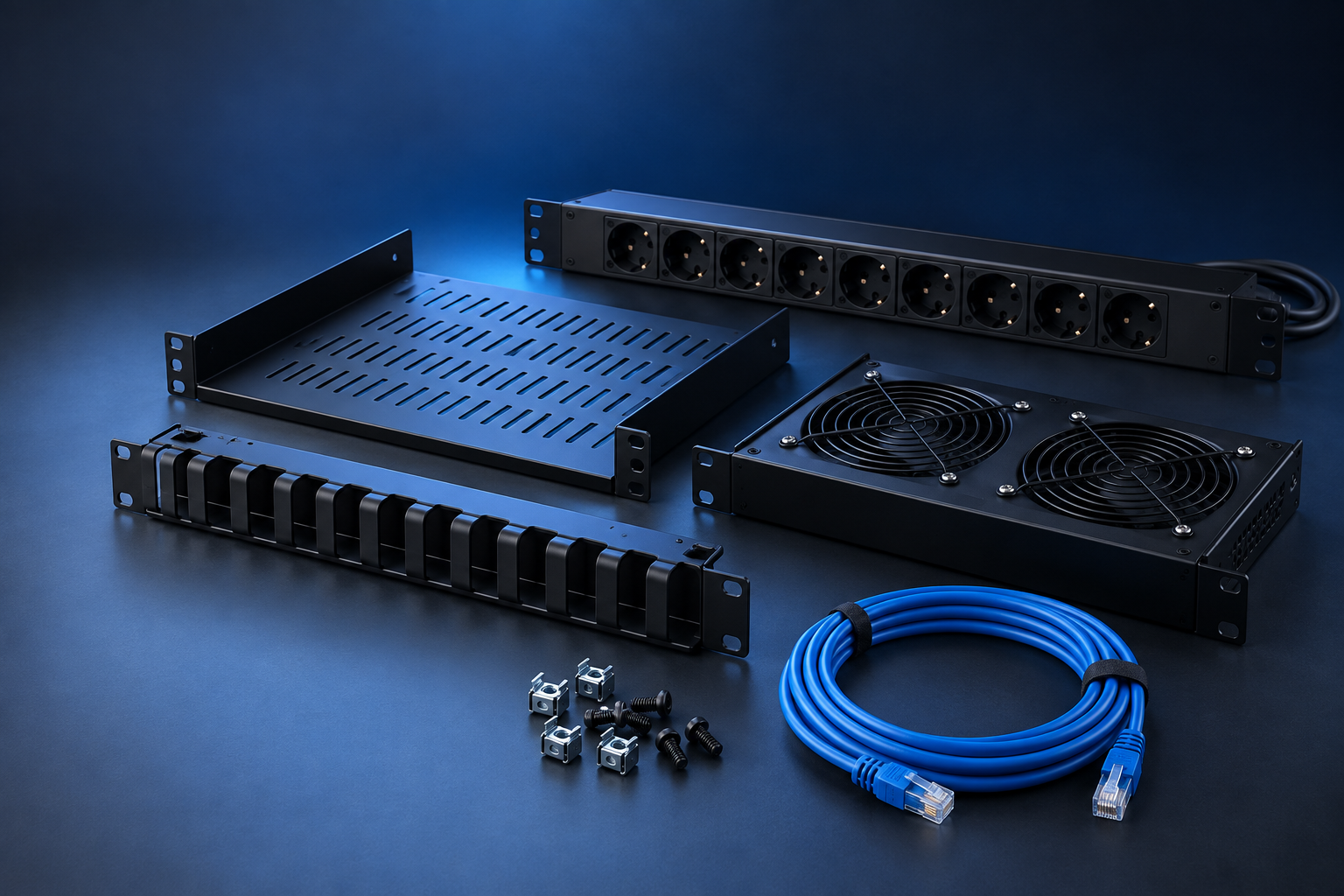

Noteer van ieder apparaat hoeveel U het inneemt. Tel ook legplanken, horizontale PDU’s, kabelgeleiders en blindpanelen mee. Apparatuur zonder 19 inch oren heeft meestal een legplank nodig; de legplank én de vrije hoogte erboven tellen mee.

3. Buitenmaat en inbouwdiepte correct meten

De buitenmaat is nooit volledig bruikbaar. Deuren, scharnieren, montageprofielen, ventilatie en kabelruimte nemen een deel van de diepte in. Kijk daarom altijd naar de opgegeven maximale bruikbare inbouwdiepte en naar het verstelbereik van de voorste en achterste montageprofielen.

1. Meet het diepste apparaat vanaf de voorkant van de montageoren tot het verste punt van de behuizing.
2. Tel uitstekende handgrepen, voedingsstekkers, SFP- of netwerkkabels en de minimale buigradius van kabels mee.
3. Controleer of het apparaat vierpuntsrails nodig heeft en of die rails binnen het profielbereik passen.
4. Houd extra service- en ventilatieruimte vrij zodat kabels niet tegen de achterdeur drukken.

4. Draagvermogen, gewichtsverdeling en ondergrond

Tel het gewicht op van alle servers, UPS’en, switches, legplanken, PDU’s, kabels en toekomstige uitbreidingen. Het opgegeven draagvermogen geldt onder de voorwaarden van de fabrikant en is meestal een statische, gelijkmatig verdeelde belasting. Het toelaatbare gewicht tijdens verplaatsen op wielen kan lager zijn.

• Plaats UPS’en, batterijen en zware servers zo laag mogelijk; dat verlaagt het zwaartepunt.
• Verdeel gewicht over geschikte vierpuntsrails of legplanken en overschrijd ook hun afzonderlijke draagvermogen niet.

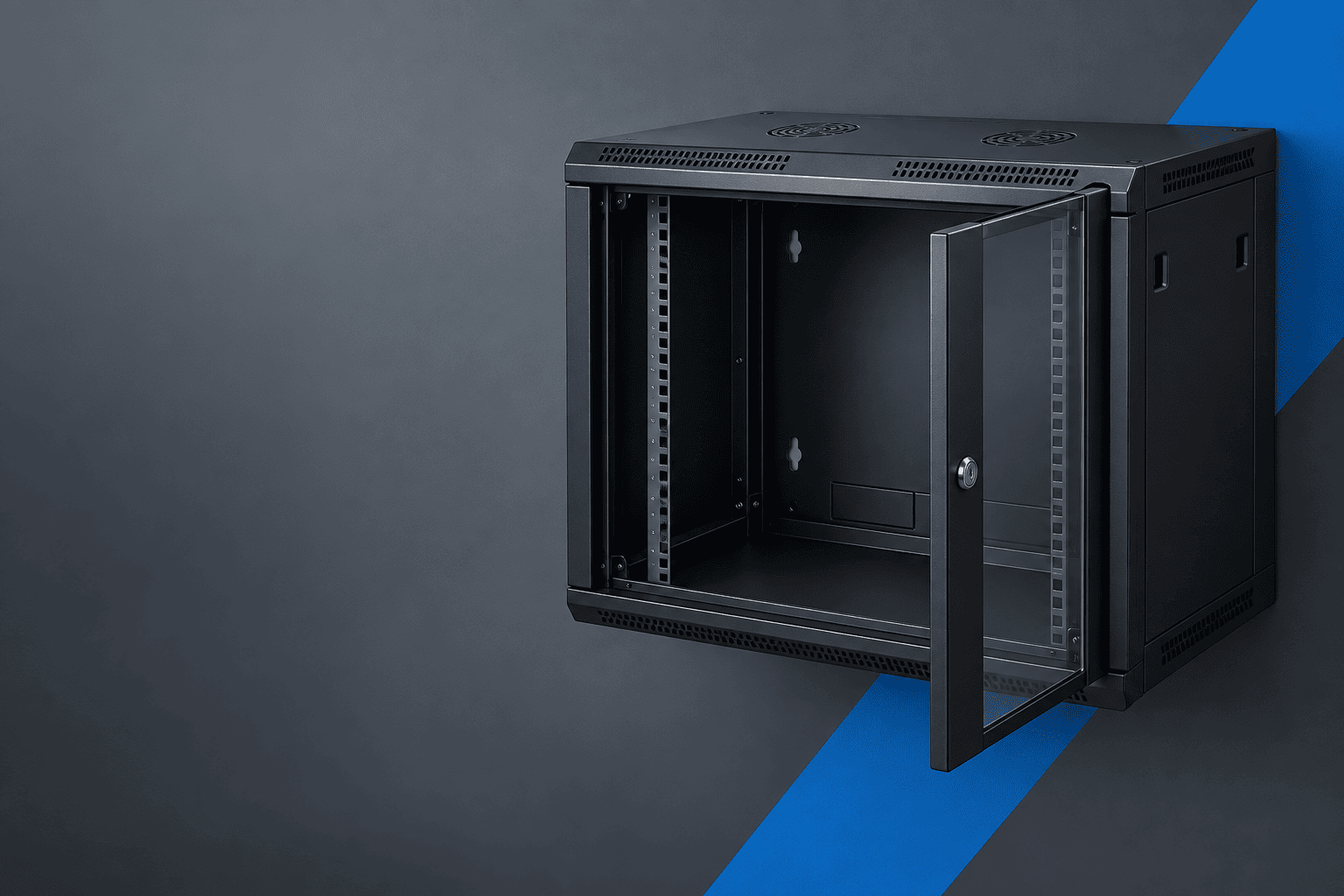

• Controleer bij een wandkast zowel de kastbelasting als het type wand, de bevestigingspunten en het montagemateriaal.
• Laat bij een zware vloeropstelling beoordelen of de vloer en eventuele verhoogde vloer de puntbelasting veilig dragen.
• Borg een hoge of topzware kast tegen kantelen, vooral wanneer uitschuifbare apparatuur wordt gebruikt.

5. Koeling en kabelmanagement

Breng eerst in kaart welke apparatuur warmte produceert en in welke richting de ventilatoren lucht verplaatsen. Veel servers en switches zuigen aan de voorzijde aan en blazen achter uit. Zorg dan dat koele lucht de voorkant kan bereiken en warme lucht achter of boven kan ontsnappen.

• Deuren: geperforeerde deuren zijn geschikt voor een hoge luchtstroom. Een glazen deur kan prima zijn bij lage warmtebelasting, mits er voldoende aanvoer en afvoer is.
• Ventilatoren: een ventilator helpt alleen als er ook een vrije luchtweg is. Meer ventilatoren zonder aanvoeropening kunnen extra geluid geven zonder het echte probleem op te lossen.
• Blindpanelen: sluiten ongebruikte U-posities af en kunnen voorkomen dat warme uitblaaslucht aan de voorkant opnieuw wordt aangezogen.
• Kabels: leid voeding en data waar mogelijk gescheiden, respecteer de buigradius en zet kabelbundels niet zo strak vast dat onderhoud onmogelijk wordt.
• Beheer: label beide uiteinden, werk met horizontale en verticale geleiders en laat een gecontroleerde servicelus over.

6. Plaatsen, bereikbaarheid en verankeren

Meet niet alleen de definitieve plek, maar de hele route ernaartoe. Noteer de smalste deur, gang, lift en bocht, plus drempels en hoogteverschillen. Vergelijk die maten met de volledig verpakte kast en controleer of de pallet kan worden gelost en verplaatst.

7. Voorbereid op palletlevering

Vrijstaande kasten worden doorgaans gemonteerd en op pallet geleverd. De vervoerder stemt het bezorgmoment vooraf af. De standaardlevering gaat tot aan de stoeprand of eerste bereikbare buitendeur op de begane grond; naar binnen dragen, traptransport en plaatsing zijn niet inbegrepen.

1. Controleer of een vrachtwagen het adres kan bereiken en vermeld beperkingen vooraf.
2. Maak de losplek en route vrij en regel voldoende mensen of hulpmiddelen voor intern transport.
3. Zorg dat iemand aanwezig is die de levering kan controleren en aftekenen.
4. Bekijk vóór uitpakken het aantal colli en de verpakking. Noteer zichtbare schade op het afleverbewijs en maak foto’s.
5. Bewaar verpakking en pallet totdat je de kast en accessoires volledig hebt gecontroleerd.

Bekijk voor tarieven, landen, bereikbaarheid en transportschade onze pagina Verzenden en bezorgen.

8. Stroomverdeling, PDU en UPS

Maak een vermogenslijst van alle apparatuur en noteer zowel het normale als het maximale verbruik. Kies daarna een PDU met passende stekkers, voldoende aansluitingen en een toelaatbare stroom die ruim boven de berekende belasting ligt. Houd rekening met de beschikbare groep, aardlekbeveiliging en eventuele redundante voedingen.

• PDU: kies horizontaal of verticaal op basis van beschikbare U en kabelroute; controleer stekkertype, kabellengte en maximale stroom.
• UPS: controleer vermogen in watt én VA, gewenste back-uptijd, accu-uitbreiding, diepte, gewicht en ventilatie.
• Redundantie: apparatuur met twee voedingen kan over twee afzonderlijke PDU’s of stroompaden worden verdeeld als de installatie dat ondersteunt.
• Veiligheid: laat vaste of aangepaste elektrische installaties uitvoeren en beoordelen door een bevoegd installateur.

Meer verdieping: Welke UPS heb je nodig voor een serverkast?
