Welke kabelmanagement accessoires heb je nodig voor een serverkast? Zo houd je kabels overzichtelijk

Kort antwoord: voor goed kabelmanagement in een serverkast heb je meestal kabelgeleiders, horizontale of verticale kabelmanagers, klittenbandbinders, labels, brush panels en een passende oplossing voor stroomkabels nodig. Kies de accessoires op basis van het aantal kabels, de rackhoogte, de benodigde luchtstroom en de gewenste toegankelijkheid. Zo blijft de installatie overzichtelijk, veilig en eenvoudig uit te breiden.

Waarom kabelmanagement in een serverkast belangrijk is

Een serverkast bevat vaak switches, patchpanelen, servers, routers, UPS-systemen en stroomverdelers. Elk apparaat brengt kabels mee, waardoor een kast snel onoverzichtelijk wordt. Zonder goede kabelgeleiding ontstaan bundels die lastig te volgen, te vervangen of te testen zijn.

Goed kabelmanagement heeft meer voordelen dan alleen een nette uitstraling. Kabels worden minder belast, de luchtstroom blijft beter intact en onderhoudstechnici kunnen sneller de juiste verbinding vinden. Ook verklein je de kans dat iemand tijdens werkzaamheden per ongeluk een actieve verbinding losmaakt.

Een overzichtelijke kast begint daarom niet met het willekeurig vastbinden van kabels, maar met een plan. Bepaal eerst waar patchpanelen, actieve apparatuur, voedingscomponenten en kabeldoorvoeren komen. Daarna kies je de serverkast kabelmanagement accessoires die bij die indeling passen.

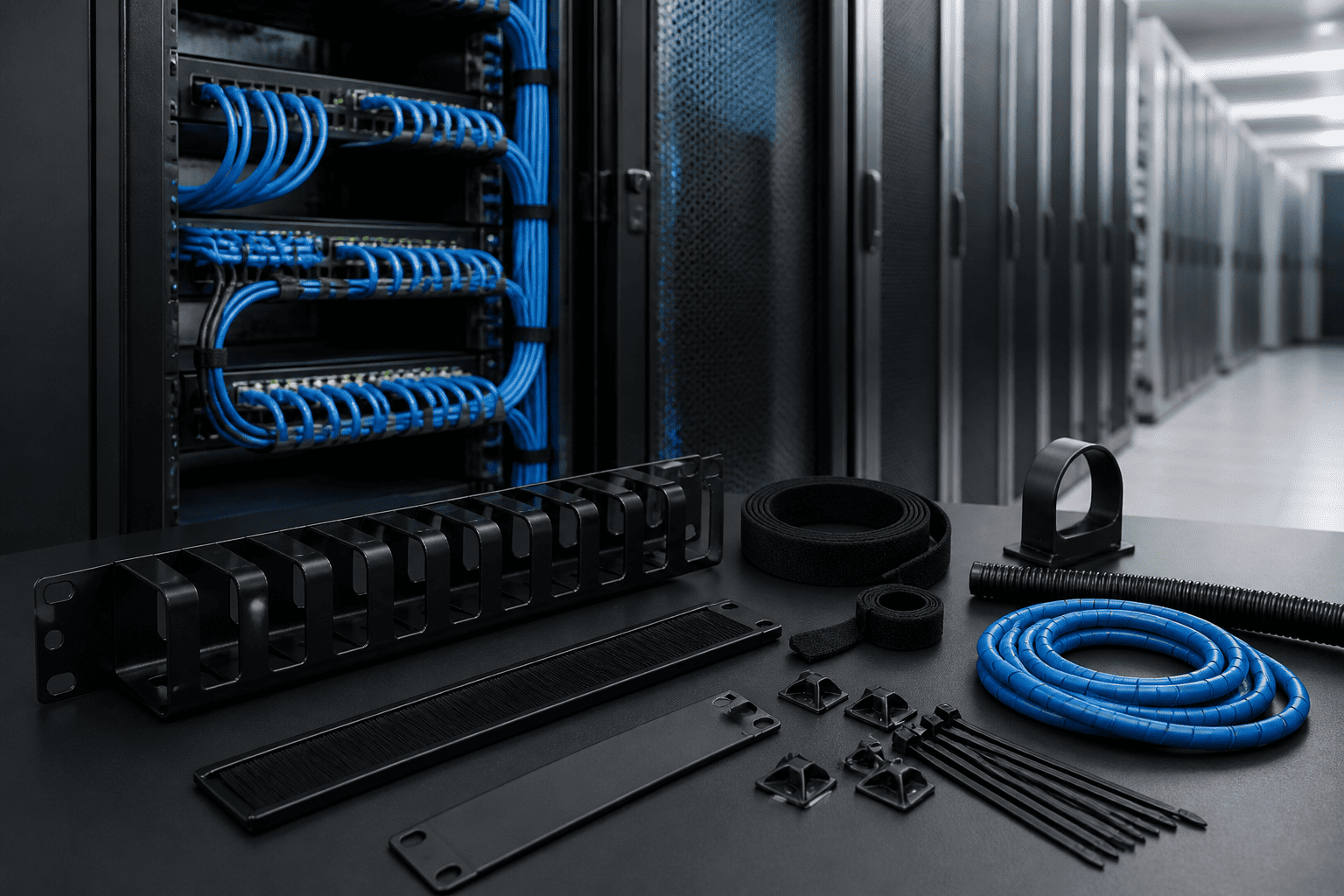

De belangrijkste serverkast kabelmanagement accessoires

1. Horizontale kabelmanagers

Horizontale kabelmanagers worden aan de voorzijde van een rack gemonteerd en leiden kabels tussen patchpanelen en netwerkapparatuur. Modellen met een afdekplaat, vingers of een borstelstrip beschermen kabels en houden de voorkant netjes.

Een kabelmanager met vingers is handig wanneer je veel patchkabels op afzonderlijke poorten aansluit. Een model met een afdekplaat geeft een strakker uiterlijk en voorkomt dat kabels naar voren uitzakken. Let bij de keuze op de hoogte in rack units, de beschikbare diepte en de ruimte voor de connectoren.

2. Verticale kabelmanagers

Verticale kabelmanagers worden aan de zijkant van de serverkast geplaatst. Ze zijn vooral nuttig bij brede kasten, grote patchpanelen of installaties met veel kabels die tussen verschillende rackniveaus lopen.

Een verticale kabelmanager voorkomt dat kabels voor de apparatuur hangen. Kies bij voorkeur een systeem met voldoende capaciteit en een deksel of deur die zonder gereedschap kan worden geopend. Zo blijft onderhoud mogelijk zonder de volledige kabelbundel los te maken.

3. Klittenbandbinders

Klittenband is een van de meest praktische accessoires voor rack kabelmanagement. In tegenstelling tot veel kunststof tie-wraps kun je klittenband eenvoudig openen en opnieuw sluiten. Dat is belangrijk wanneer je regelmatig kabels toevoegt, verplaatst of vervangt.

Gebruik brede, niet te strak aangetrokken banden. Een kabelbundel moet bij elkaar blijven, maar kabels mogen niet worden samengedrukt. Plaats de binders op regelmatige afstanden en maak afzonderlijke bundels voor bijvoorbeeld data, glasvezel en voeding.

4. Kabeldoorvoerpanelen en brush panels

Een brush panel, ook wel borsteldoorvoer genoemd, sluit een ongebruikte rackopening af terwijl kabels er toch doorheen kunnen. De borstelharen beperken stof en houden de luchtstroom in de kast beter onder controle.

Deze panelen zijn nuttig wanneer kabels van de voorzijde naar de achterzijde moeten worden geleid of wanneer een apparaat niet direct onder een patchpaneel staat. Ze zijn verkrijgbaar in verschillende hoogtes en kunnen een open rackpositie netjes afwerken.

5. Kabelgoten en horizontale kabeldoorvoeren

Een kabelgoot is geschikt voor kabels die buiten of boven de serverkast worden geleid. Denk aan verbindingen naar een patchkast, een vloerdoorvoer of een tweede rack. Gebruik een kabelgoot met voldoende ruimte en vermijd scherpe randen die de mantel kunnen beschadigen.

Voor kabels binnen de kast zijn doorvoerbeugels en open kabelringen vaak voldoende. D-ringen bieden daarbij een eenvoudige manier om kabels langs de zijkant of achterzijde van het rack te geleiden.

6. Kabelbinders en bevestigingsmateriaal

Naast klittenband bestaan er herbruikbare kabelbinders, kabelclips, bevestigingsogen en montagebeugels. Gebruik kunststof of metalen bevestigingsmateriaal dat geschikt is voor de omgeving en de kabels niet beschadigt.

Vermijd overmatig gebruik van permanente tie-wraps bij patchkabels. Ze maken latere wijzigingen onnodig lastig en kunnen bij te strak aantrekken de kabelprestaties beïnvloeden. Permanente binders zijn vooral geschikt voor vaste kabelbundels die niet vaak worden aangepast.

7. Kabelidentificatie en labels

Labels zijn onmisbare serverkast kabelmanagement accessoires. Label beide uiteinden van elke kabel en gebruik een vaste naamgeving. Een praktische indeling kan bestaan uit racknummer, patchpaneel, poortnummer en bestemming.

Gebruik labels die leesbaar blijven bij warmte, stof en regelmatig onderhoud. Plaats ze niet over de connectorvergrendeling en zorg dat ze vanaf de werkzijde zichtbaar zijn. Een eenvoudige kabeladministratie of poortlijst maakt het systeem nog gemakkelijker te beheren.

Stroomkabels en datakabels gescheiden houden

Houd voedingskabels en datakabels zo veel mogelijk gescheiden. Dit maakt de installatie overzichtelijker en voorkomt dat stroomkabels de toegang tot netwerkpoorten blokkeren. In grotere kasten kun je stroomkabels langs één zijkant of aan de achterzijde leiden en datakabels via een afzonderlijke route.

Gebruik voor stroomverdeling een passende stekkerdoos voor montage in het rack, zoals een horizontale of verticale PDU. Controleer vooraf de aansluitwaarde, het aantal stopcontacten en de beschikbare ruimte. Zorg dat voedingskabels niet voor ventilatieopeningen hangen en voorkom onnodig lange lussen.

Let op buigradius, luchtstroom en trekbelasting

Kabelmanagement is niet alleen een kwestie van ordenen. Kabels moeten hun voorgeschreven buigradius behouden. Dit geldt in het bijzonder voor glasvezel, maar ook voor koperkabels met een hogere categorie. Te scherpe bochten kunnen de prestaties of betrouwbaarheid negatief beïnvloeden.

Laat kabels niet aan connectoren hangen. Ondersteun zware bundels met kabelringen of horizontale steunen en zorg dat patchkabels niet onder spanning staan. Houd bovendien ventilatoren, luchtinlaten en uitlaten vrij. Een dichte kabelbundel vóór een ventilatieopening kan de warmteafvoer hinderen.

Praktische regel: bundel kabels stevig genoeg om ze te geleiden, maar los genoeg om beweging, onderhoud en warmteafvoer mogelijk te houden.

Zo kies je de juiste accessoires voor jouw serverkast

1. Inventariseer de apparatuur: noteer het aantal patchpanelen, switches, servers, stroomverdelers en vrije rack units.
2. Schat de kabelhoeveelheid: tel niet alleen bestaande kabels, maar plan ook ruimte voor toekomstige uitbreidingen.
3. Bepaal de route: kies of kabels aan de voorzijde, achterzijde, zijkant of bovenkant worden geleid.
4. Kies onderhoudsvriendelijke bevestiging: gebruik klittenband, kabelringen en open systemen op plekken die vaak worden aangepast.
5. Plan identificatie: bepaal vooraf de labelstructuur en documenteer poorten, bestemmingen en kabeltypes.
6. Controleer compatibiliteit: let op rackbreedte, rackhoogte, montagetype, diepte en de beschikbare ruimte rondom apparatuur.

Een kleine installatie heeft soms genoeg aan enkele horizontale kabelmanagers, klittenband en labels. In een grotere serverkast zijn verticale kabelmanagers, brush panels, meerdere doorvoerpunten en een duidelijke scheiding tussen data en voeding vaak een betere keuze.

Veelgemaakte fouten bij kabelmanagement

• Kabels te strak bundelen: hierdoor kunnen kabels worden samengedrukt of wordt onderhoud moeilijk.
• Geen reserve plannen: een volledig gevulde kabelmanager laat weinig ruimte voor uitbreiding.
• Labels overslaan: zonder identificatie kost foutzoeken aanzienlijk meer tijd.
• Alles door één opening leiden: hierdoor ontstaan kruisingen en onnodige trekbelasting.
• Voeding en data mengen: dit maakt de kast minder overzichtelijk en kan de toegang tot aansluitingen beperken.
• Ventilatie blokkeren: kabels of panelen mogen de luchtstroom van actieve apparatuur niet hinderen.

Voorbeeld van een overzichtelijke rackindeling

Een praktische indeling kan bestaan uit patchpanelen bovenin, gevolgd door horizontale kabelmanagers en switches. Een verticale kabelmanager aan beide zijkanten voert patchkabels naar de juiste poorten. Brush panels sluiten ongebruikte openingen af, terwijl een verticale PDU aan de achterzijde de stroomvoorziening organiseert.

Servers en andere diepere apparaten krijgen bij voorkeur kabels die aan de achterzijde worden ondersteund. Labels worden aan beide uiteinden geplaatst en de kabels worden per functie gebundeld. Houd enkele vrije rack units en kabelroutes beschikbaar voor toekomstige apparatuur.

Conclusie: investeer in een systeem dat kan meegroeien

De beste serverkast kabelmanagement accessoires zijn niet per se de meest uitgebreide, maar de accessoires die passen bij de indeling en het onderhoud van jouw installatie. Begin met kabelmanagers, klittenband, labels en een goede route voor stroom- en datakabels. Voeg verticale geleiding, brush panels en kabelgoten toe wanneer de installatie groter of complexer wordt.

Door vanaf het begin rekening te houden met buigradius, luchtstroom, toegankelijkheid en uitbreiding, blijft de serverkast overzichtelijk. Dat bespaart tijd bij storingen, vermindert de kans op beschadigingen en maakt toekomstige wijzigingen veel eenvoudiger.

Veelgestelde vragen over serverkast kabelmanagement

Welke kabelmanagement accessoires zijn essentieel voor een serverkast?

De basis bestaat uit horizontale kabelmanagers, klittenbandbinders, labels en geschikte kabeldoorvoeren. Bij grotere installaties zijn verticale kabelmanagers, brush panels, kabelringen en een rack-PDU waardevolle aanvullingen.

Zijn klittenbandbinders beter dan tie-wraps?

Voor kabels die regelmatig worden aangepast zijn klittenbandbinders meestal praktischer. Ze zijn herbruikbaar en kunnen worden losgemaakt zonder de bundel te beschadigen. Tie-wraps zijn bruikbaar voor vaste kabelbundels, mits ze niet te strak worden aangetrokken.

Hoe houd ik stroom- en datakabels gescheiden?

Leid ze via afzonderlijke routes, bijvoorbeeld data langs één zijkant en voeding aan de achterzijde of langs de andere kant. Gebruik kabelmanagers, kabelringen en een passende PDU om beide groepen overzichtelijk te ondersteunen.

Hoe voorkom ik dat kabels de luchtstroom blokkeren?

Houd ventilatieopeningen vrij, bundel kabels niet voor ventilatoren en gebruik brush panels om open rackposities af te sluiten. Laat daarnaast voldoende ruimte voor kabels achter en naast actieve apparatuur.

Moet ik elke kabel in een serverkast labelen?

Het is verstandig om elke netwerk- en voedingskabel aan beide uiteinden te labelen, vooral in een grotere installatie. Gebruik een consistente naamgeving die overeenkomt met je patch- en poortdocumentatie.
