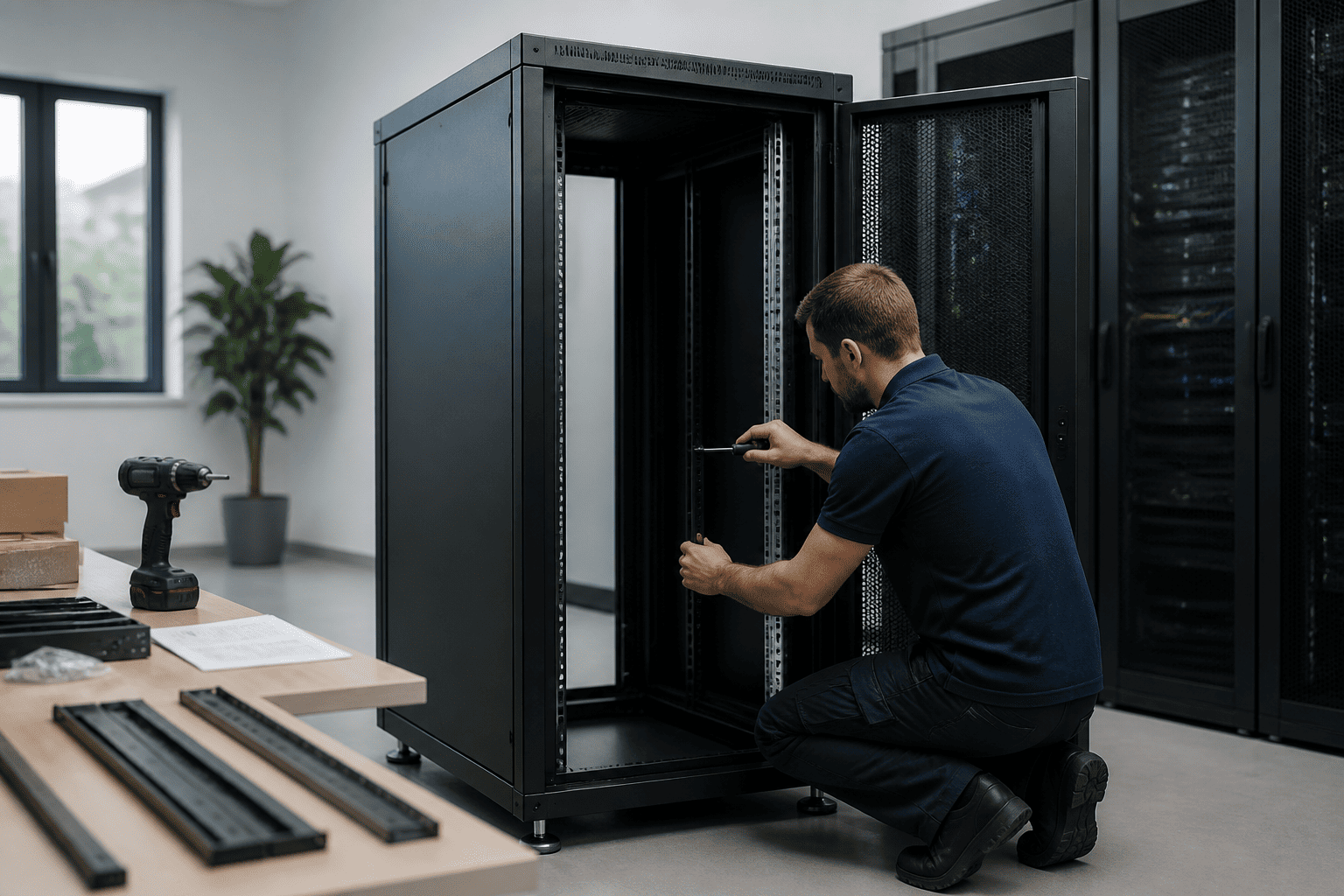

Hoe monteer je een 22U serverkast? Stappenplan voor een stabiele rackopstelling

Kort antwoord: bij 22u serverkast monteren begint u met een geschikte, vlakke locatie en een stevige verankering. Plaats daarna de 19-inch rails op de juiste hoogte, monteer zware apparatuur onderin, zorg voor voldoende ventilatie en werk kabels overzichtelijk weg. Controleer ten slotte de stabiliteit, aarding en stroomverdeling voordat u de rackopstelling in gebruik neemt.

Waarom een goede montage van een 22U serverkast belangrijk is

Een 22U-serverkast biedt ruimte aan netwerkapparatuur, patchpanelen, switches, servers, UPS-systemen en andere 19-inch componenten. De kast is echter pas echt functioneel wanneer hij correct is gemonteerd en logisch is ingericht. Een scheef geplaatst rack kan deuren laten klemmen, rails ongelijk belasten en de levensduur van apparatuur verkorten.

Ook warmte en kabels verdienen aandacht. Apparatuur die te dicht op elkaar staat, kan zijn warmte minder goed kwijt. Loshangende kabels maken onderhoud lastiger en kunnen de luchtstroom blokkeren. Door vooraf een indelingsplan te maken, voorkomt u onnodig opnieuw monteren.

Voorbereiding: controleer ruimte, materiaal en belasting

Kies de juiste locatie

Monteer de kast op een droge, stofarme en goed geventileerde plek. Houd aan de voorzijde voldoende werkruimte over om apparatuur te plaatsen en te onderhouden. Controleer ook of de achterzijde bereikbaar blijft voor stroom- en netwerkkabels. In een afgesloten ruimte is extra ventilatie nodig, vooral wanneer meerdere actieve apparaten worden geplaatst.

Let daarnaast op de vloer. Een volledig ingerichte 22U-kast kan aanzienlijk zwaarder worden dan de lege kast. Een houten of verende ondergrond moet daarom voldoende draagkracht hebben. Bij een wandmodel moet u nagaan of de wand en bevestigingspunten het totale gewicht kunnen dragen.

Maak een materiaal- en gereedschapslijst

• De 22U-serverkast met montagekooi, rails en bevestigingsmateriaal.
• Een waterpas, rolmaat, potlood en geschikte boor.
• Schroevendraaiers of een bitset voor kooimoeren en rackschroeven.
• Passende pluggen, bouten of ankers voor de muur of vloer.
• Kabelbinders of klittenband, kabelgoten en eventueel een patchgeleider.
• Een stekkerdoos of PDU die past bij de elektrische installatie.
• Een aardingskabel wanneer de kast daarvoor is uitgevoerd.

Controleer vóór de montage of de rails, deuren, zijpanelen en kooimoeren compleet zijn. Raadpleeg bij twijfel de handleiding van de fabrikant, want de bevestigingsmethode verschilt per model.

22u serverkast monteren in 8 stappen

1. Bepaal de indeling vooraf

Maak een eenvoudige rackindeling voordat u apparatuur in de kast plaatst. Noteer hoeveel rackunits elk apparaat inneemt. Een rackunit, afgekort als U, is de standaardhoogte voor 19-inch apparatuur. Een 22U-kast heeft theoretisch ruimte voor 22 rackunits, maar het is verstandig om enige reserve over te houden.

Plan zware onderdelen, zoals een UPS of server, laag in de kast. Plaats patchpanelen en kabelgeleiding op een hoogte die prettig bereikbaar is. Actieve apparaten die warmte produceren, hebben ruimte rondom de ventilatieopeningen nodig.

2. Zet de kast waterpas

Plaats de kast op de definitieve locatie en controleer met een waterpas of hij zowel voor-achter als links-rechts recht staat. Stelbare voeten kunnen kleine oneffenheden compenseren. Gebruik geen losse houtblokjes of andere tijdelijke oplossingen: die verminderen de stabiliteit.

Bij een vloerstaande kast is verankering niet altijd verplicht, maar wel verstandig wanneer de kast hoog wordt belast, in een drukke ruimte staat of tegen omvallen moet worden beveiligd. Volg voor vloerankers de voorschriften van de fabrikant.

3. Veranker een wandkast volgens de ondergrond

Een wandgemonteerde 22U-kast vereist extra aandacht. Gebruik bevestigingsmateriaal dat past bij beton, baksteen, metal-stud of een andere wandconstructie. Bevestig nooit uitsluitend in een dunne plaat wanneer de achterliggende constructie onvoldoende draagkracht heeft.

Markeer de boorgaten nauwkeurig, boor op de juiste diameter en controleer na montage opnieuw of de kast recht hangt. Monteer pas daarna apparatuur. Het gewicht van de apparatuur mag de maximale belasting van zowel de kast als de wandbevestiging niet overschrijden.

4. Plaats de montagekooien en rails

Schuif kooimoeren in de vierkante gaten van de verticale rackrails. Gebruik de U-markeringen op de rails om de hoogtes links en rechts gelijk te houden. Een veelgemaakte fout is dat een apparaat aan één zijde één gat hoger wordt gemonteerd. Daardoor kunnen schroeven scheef komen te zitten en kan het frontpaneel onder spanning staan.

Controleer of de voorste en achterste rails op een passende diepte staan. Diepteapparatuur moet volledig ondersteund worden. Bij zware servers zijn uitschuifrails of een draagplateau meestal beter dan uitsluitend frontbevestiging.

5. Monteer apparatuur van zwaar naar licht

Begin onderaan met de zwaarste componenten. Plaats een UPS laag om het zwaartepunt van de kast te verlagen. Monteer vervolgens servers, storage en andere zware apparaten. Lichtere netwerkcomponenten, patchpanelen en kabelgeleiders kunnen hoger worden geplaatst.

Schuif elk apparaat voorzichtig in de rails en draai de rackschroeven handvast voordat u alles definitief vastzet. Gebruik geen overmatige kracht. Een te strak aangedraaide schroef kan de kooimoer, het frontpaneel of de rackrail beschadigen.

6. Zorg voor ventilatie en een logische luchtstroom

De meeste rackapparatuur voert koellucht aan de voorzijde aan en blaast warme lucht aan de achterzijde uit. Houd deze route vrij. Plaats geen dichte panelen of bundels kabels voor ventilatieopeningen. Gebruik blinde panelen in lege posities wanneer die helpen om de luchtstroom door de apparatuur te leiden.

Let op de omgevingstemperatuur en luister naar ventilatoren die voortdurend op hoge snelheid draaien. Dat kan wijzen op onvoldoende luchtcirculatie, een geblokkeerde filter of een te warme ruimte. Bij een compacte kast kunnen ventilatiedeuren of een dakventilator nuttig zijn, mits ze geschikt zijn voor het model.

7. Werk stroom en kabels overzichtelijk af

Monteer een PDU of kwalitatieve stekkerdoos op een plek waar de aansluitingen bereikbaar blijven. Verdeel de belasting volgens de specificaties van de elektrische installatie en voorkom dat meerdere zware apparaten via één ongeschikte verlengkabel worden gevoed. Een UPS moet worden aangesloten en geconfigureerd volgens de instructies van de fabrikant.

Gebruik klittenband in plaats van strakke kunststof kabelbinders wanneer kabels later nog moeten worden aangepast. Houd voedingskabels en datakabels waar mogelijk gescheiden. Leid kabels via de zijkant of achterzijde van de kast en laat een kleine servicelus over voor onderhoud. Label beide uiteinden van belangrijke kabels.

8. Controleer aarding en stabiliteit

Metalen kasten worden vaak geleverd met aardingspunten tussen deur, zijpanelen en frame. Controleer of deze verbindingen volgens de voorschriften zijn aangebracht. Sluit de kast aan op de daarvoor bestemde beschermingsaarde wanneer de fabrikant of lokale installatievoorschriften dat vereisen. Laat elektrische werkzaamheden bij twijfel uitvoeren door een bevoegd installateur.

Controleer ten slotte of alle schroeven vastzitten, deuren vrij bewegen en zijpanelen goed sluiten. Beweeg de kast voorzichtig om speling of wiebelen vast te stellen. Plaats daarna pas netwerk- en voedingskabels definitief.

Praktische indeling van een 22U-rack

Een vaste indelingsregel bestaat niet, omdat het type apparatuur bepalend is. Onderstaande voorbeeldindeling helpt wel om logisch te beginnen:

Zone	Gebruik	Aandachtspunt
Onderste U-posities	UPS, servers en storage	Houd het zwaartepunt laag en zorg voor draagkracht.
Midden	Switches, routers en controllers	Houd aansluitingen bereikbaar en voorkom kabeldruk.
Bovenste posities	Patchpanelen en lichte accessoires	Gebruik kabelgeleiding voor overzichtelijk beheer.
Lege posities	Blinde panelen of reserve	Bewaar ruimte voor uitbreiding en luchtstroom.

Reserveer bij voorkeur enkele vrije rackunits. Een volledig volgebouwde kast is moeilijker te koelen en laat weinig ruimte voor toekomstige uitbreiding.

Veelgemaakte fouten bij een 22U serverkast monteren

• Geen rekening houden met diepte: niet elk 19-inch apparaat past in iedere kast. Controleer de bruikbare diepte inclusief kabelruimte.
• Te weinig draagondersteuning: zware apparatuur mag niet alleen aan de voorste rails hangen.
• Onvoldoende ventilatieruimte: dichte kabelbundels en verkeerd geplaatste panelen kunnen warmte vasthouden.
• Te strak kabelmanagement: kabels kunnen beschadigen of connectoren belasten wanneer ze onder spanning staan.
• Geen reserve voorzien: uitbreiding wordt lastig als alle 22U direct gevuld zijn.
• Verkeerde bevestiging aan de wand: een wandkast moet met bevestigingsmateriaal worden gemonteerd dat bij de constructie past.

Checklist na de montage

Gebruik deze korte controle voordat u de apparatuur inschakelt:

• Staat de kast waterpas en is hij stevig verankerd?
• Zijn rails links en rechts op dezelfde U-hoogte gemonteerd?
• Zijn zware apparaten laag geplaatst en voldoende ondersteund?
• Zijn ventilatieopeningen vrij en is de luchtstroom logisch?
• Zijn stroom- en datakabels gelabeld en zonder scherpe knikken?
• Is de PDU of stekkerdoos geschikt voor de verwachte belasting?
• Zijn aardingsverbindingen en beschermingsmaatregelen gecontroleerd?
• Is er ruimte over voor onderhoud en toekomstige uitbreiding?

Belangrijk: schakel apparatuur pas in nadat montage, stroomvoorziening, ventilatie en bekabeling gecontroleerd zijn. Bij twijfel over netspanning, aarding of de draagkracht van een wand is professioneel advies verstandig.

Veelgestelde vragen over 22u serverkast monteren

Hoeveel apparatuur past in een 22U-serverkast?

Dat hangt af van de hoogte van de apparaten. Samen mogen de componenten maximaal 22 rackunits innemen, maar u houdt beter enkele U-posities vrij voor ventilatie, kabelgeleiding en toekomstige uitbreiding.

Moet een 22U-serverkast aan de vloer of wand worden bevestigd?

Een vloerstaande kast moet stabiel en waterpas staan en kan afhankelijk van de situatie worden verankerd. Een wandkast moet altijd met geschikte bevestigingsmaterialen aan een voldoende sterke constructie worden gemonteerd.

Waar plaats ik een UPS in een 22U-rack?

Plaats een UPS meestal laag in de kast, omdat deze zwaar is. Controleer wel de ventilatie, diepte, aansluitrichting en maximale belasting van de rails of het plateau.

Hoe voorkom ik oververhitting na het monteren?

Houd de aanzuig- en uitblaasopeningen vrij, bundel kabels buiten de luchtstroom en gebruik blinde panelen waar nodig. Controleer ook of de ruimte voldoende wordt geventileerd.

Is speciale aarding nodig bij een metalen serverkast?

Volg de montagehandleiding en de geldende elektrische voorschriften. Veel kasten hebben aardingspunten voor het frame, de deur en panelen. Laat de aansluiting controleren door een bevoegd installateur wanneer u niet zeker bent.

Belangrijkste aandachtspunten

Een stabiele rackopstelling begint niet bij het vastdraaien van de eerste schroef, maar bij een goed plan. Kies een geschikte locatie, controleer draagkracht en afmetingen, houd zware apparatuur laag en reserveer ruimte voor koeling en uitbreiding. Wie vervolgens kabels, stroom en aarding zorgvuldig afwerkt, krijgt een 22U-serverkast die veilig, toegankelijk en eenvoudig te onderhouden is.
