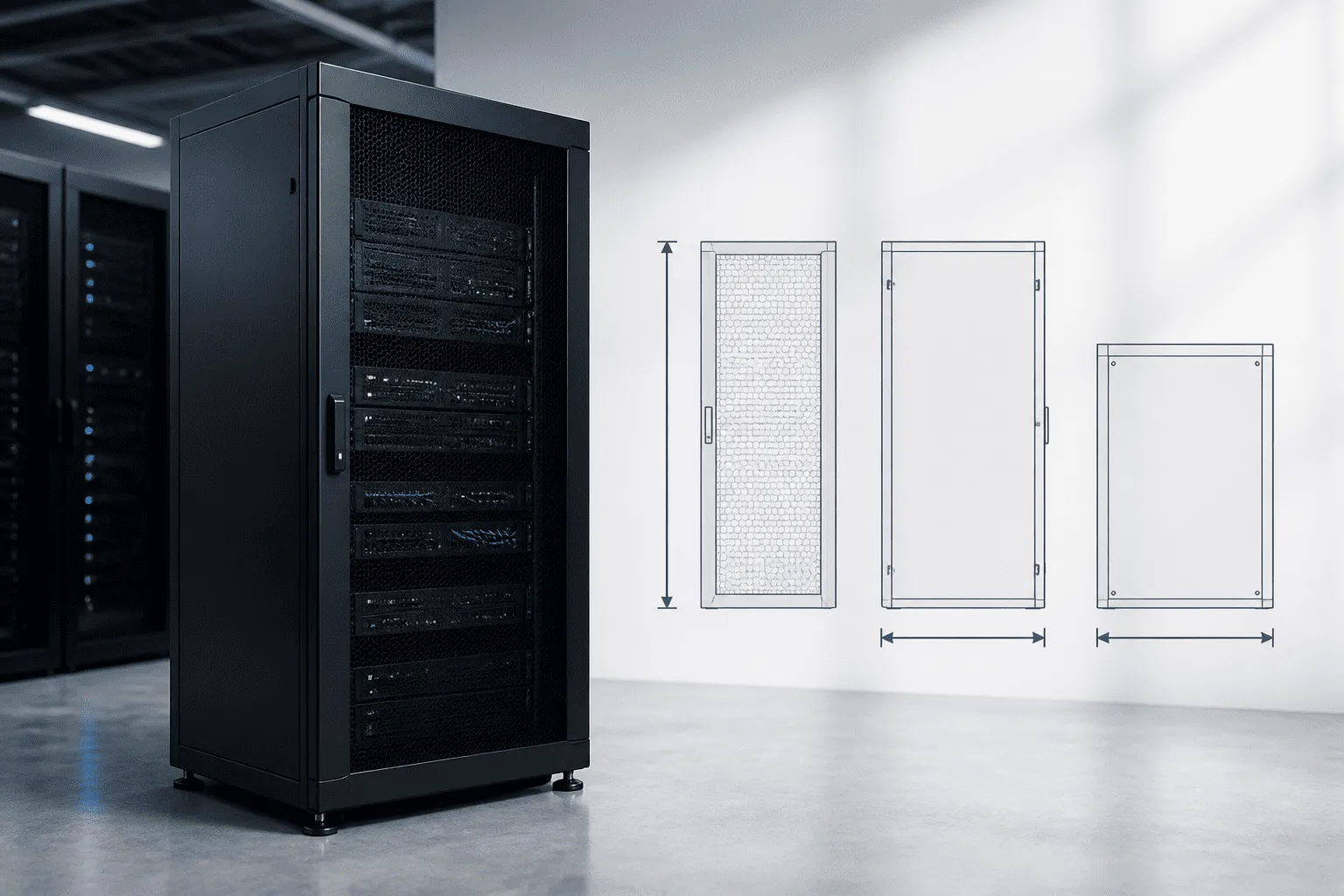

Welke afmetingen heeft een 19 inch serverkast? Uitleg over hoogte, diepte en breedte

Kort antwoord: de belangrijkste 19 inch serverkast afmetingen zijn de rackbreedte van 19 inch, een hoogte die wordt aangegeven in rack units (U) en een variabele diepte. Eén U is 44,45 mm. De buitenbreedte is vaak ongeveer 600 of 800 mm, terwijl de diepte meestal varieert van circa 300 mm voor compacte netwerkapparatuur tot 1.000 of 1.200 mm voor diepe servers. Controleer altijd de afmetingen van de apparatuur, rails en kabels voordat je een kast kiest.

Wat betekent 19 inch bij een serverkast?

De term 19 inch verwijst niet naar de buitenbreedte van de kast, maar naar de gestandaardiseerde breedte voor apparatuur die in de kast wordt gemonteerd. De afstand tussen de verticale montageprofielen is afgestemd op 19-inchapparatuur, zoals servers, switches, patchpanelen, UPS-systemen en KVM-accessoires.

Een 19 inch serverkast heeft daarom doorgaans een binnenmaat die geschikt is voor apparatuur met een frontbreedte van ongeveer 19 inch. De buitenmaat is groter, omdat de kast ook zijpanelen, deuren, rails, kabeldoorvoeren en een frame nodig heeft. Een kast die als 19 inch wordt verkocht, is dus niet letterlijk 19 inch breed aan de buitenkant.

19 inch serverkast afmetingen in één overzicht

Afmeting	Wat wordt ermee bedoeld?	Veelvoorkomende keuze
Rackbreedte	De gestandaardiseerde montagebreedte voor apparatuur	19 inch
Buitenbreedte	De totale breedte inclusief frame en panelen	Ongeveer 600 of 800 mm
Hoogte	De beschikbare ruimte voor rackapparatuur	Bijvoorbeeld 6U, 12U, 24U, 42U of 47U
Diepte	De afstand van voorzijde tot achterzijde van de kast	Ongeveer 300 tot 1.200 mm
Montagediepte	De bruikbare afstand tussen de voorste en achterste rails	Afhankelijk van railpositie en kastmodel

De exacte maten verschillen per fabrikant en model. Kijk daarom niet alleen naar de nominale maat, maar ook naar de technische tekening. Vooral de bruikbare montagediepte kan aanzienlijk kleiner zijn dan de totale kastdiepte.

Hoe hoog is een 19 inch serverkast?

De hoogte van een rackkast wordt meestal uitgedrukt in U, ook wel rack unit of hoogte-eenheid genoemd. Eén U is exact 44,45 mm. Een kast van 10U biedt dus theoretisch 444,5 mm aan verticale rackruimte. De behuizing zelf is iets hoger of lager door de constructie, wielen, voetsteunen en dak- of bodemplaat.

Veel voorkomende rackhoogtes

• 4U tot 9U: geschikt voor kleine netwerkopstellingen, patchpanelen en compacte switches.
• 12U tot 18U: praktisch voor een thuislab, klein kantoor of wandmontage met meerdere netwerkcomponenten.
• 22U tot 27U: een tussenmaat voor een groeiende installatie met patchpanelen, switches, PDU’s en eventueel een korte server.
• 42U tot 47U: gebruikelijk voor een volledige staande serverkast met meerdere servers en omvangrijke bekabeling.

Een apparaat van 2U neemt twee montage-eenheden in beslag. Tel de U-waarden van alle apparaten bij elkaar op en reserveer daarnaast ruimte voor kabelmanagement, ventilatie en toekomstige uitbreiding.

Waarom je niet precies tot de laatste U moet vullen

Een kast volledig vullen lijkt efficiënt, maar laat weinig ruimte over voor onderhoud en uitbreiding. Houd bij voorkeur een vrije marge aan. Die ruimte kan nodig zijn voor een extra patchpaneel, een horizontale kabelmanager, een ventilatiepaneel of een apparaat dat later wordt toegevoegd. Bij zware apparatuur is bovendien een stevige montageconstructie of een vaste draagrail belangrijk.

Hoe diep moet een 19 inch serverkast zijn?

De juiste diepte hangt vooral af van het diepste apparaat in de kast. Een patchpaneel of kleine switch past vaak in een ondiepe kast, terwijl een rackserver, UPS of opslagbehuizing veel meer ruimte nodig heeft. Kijk daarbij naar drie maten: de apparaatdiepte, de rail- of montageafstand en de extra ruimte voor aansluitingen en kabelbochten.

Richtlijnen voor de benodigde diepte

Toepassing	Praktische kastdiepte	Aandachtspunt
Patchpanelen en compacte switches	Ongeveer 300 tot 450 mm	Let op stekkers en kabelbochten aan de achterzijde.
Firewalls, routers en grotere switches	Ongeveer 450 tot 600 mm	Controleer de voeding, ventilatie en plaats van poorten.
Korte rackservers	Ongeveer 600 tot 800 mm	Controleer de lengte van rails en de benodigde onderhoudsruimte.
Diepe servers, storage en UPS-systemen	Ongeveer 800 tot 1.200 mm	Een stevige kast en goede luchtstroom zijn belangrijk.

Deze waarden zijn richtlijnen, geen universele voorschriften. Een apparaat van 600 mm diep past niet automatisch in een kast van 600 mm diep. Je hebt ook ruimte nodig voor achterrails, kabels, connectoren, luchtcirculatie en een veilige deur- of achterpaneelafstand.

Gebruik de montagediepte als beslissende maat

Bij veel serverkasten zijn de montageprofielen verstelbaar. De voorste rails kunnen naar voren of naar achteren worden geplaatst, en soms zijn ook de achterste rails verstelbaar. De afstand tussen deze profielen bepaalt of een server of ander apparaat werkelijk past. Vergelijk daarom de minimale en maximale montagediepte van de kast met de railmaat van het apparaat.

Houd aan de achterzijde extra ruimte voor stroomstekkers, glasvezelpatchkabels, koperkabels en de minimale buigradius van de kabel. Vooral stijve netwerkkabels of kabels met haakse connectoren kunnen meer plaats vragen dan op het eerste gezicht lijkt.

Wat is de buitenbreedte van een 19 inch serverkast?

De buitenbreedte van een 19 inch kast is meestal groter dan 19 inch. Een compacte kast is vaak ongeveer 600 mm breed. Een bredere kast van ongeveer 800 mm biedt meer ruimte naast de verticale rails voor kabelgeleiding. Die extra ruimte is handig bij veel aansluitingen, glasvezelbekabeling of installaties waarbij kabels aan de zijkant moeten worden geleid.

Controleer bij plaatsing ook de breedte van deuren, gangen, liften en doorgangen. Een kast met gemonteerde zijpanelen kan breder zijn dan de kale framebreedte. Bij een wandkast moet bovendien worden gecontroleerd of de wand en bevestiging het gewicht van de kast plus apparatuur kunnen dragen.

Wandserverkast of staande serverkast kiezen

Wandserverkast

Een wandserverkast is meestal compact en heeft een beperkte hoogte en diepte. Dit type is geschikt voor patchpanelen, switches, routers, beveiligingsapparatuur en andere lichte netwerkcomponenten. Let op de draagkracht van de wand, de openingshoek van de deur en de ruimte voor kabelinvoer. Een te diepe of zwaar beladen wandkast kan onpraktisch of onveilig zijn.

Staande serverkast

Een staande serverkast biedt meer U-ruimte, een grotere diepte en vaak meer mogelijkheden voor ventilatie, kabelmanagement en stroomverdeling. Dit is de logische keuze voor meerdere servers, opslagapparatuur of een installatie die later moet uitbreiden. Controleer of de vloer vlak is en of de kast met stelvoeten of zwenkwielen stabiel kan worden opgesteld.

Zo bereken je de juiste maat

1. Maak een lijst van alle apparatuur. Noteer per apparaat de hoogte in U, de breedte, de diepte en het gewicht.
2. Tel de rack units op. Voeg ruimte toe voor kabelmanagers, PDU’s, ventilatiepanelen en toekomstige uitbreiding.
3. Bepaal de maximale diepte. Neem niet alleen de behuizing, maar ook rails, connectoren en kabelbochten mee.
4. Controleer de montagewijze. Sommige apparaten worden direct aan de profielen bevestigd; andere hebben een draagrail of plank nodig.
5. Plan de luchtstroom. Zorg dat ventilatieopeningen niet worden geblokkeerd en dat warme lucht kan worden afgevoerd.
6. Meet de opstelruimte. Controleer de doorgang, deurbreedte, plafondhoogte en ruimte voor service aan voor- en achterzijde.

Een eenvoudige berekening kan bijvoorbeeld bestaan uit 12U aan apparatuur, 4U voor kabelmanagement en stroomverdeling en 6U groeiruimte. In dat geval is een kast van minimaal 22U logisch. Controleer daarna of de diepte past bij het diepste apparaat.

Veelgemaakte fouten bij het kiezen van kastafmetingen

• Alleen naar de 19 inch-maat kijken: dit zegt niets over de buitenbreedte, hoogte of diepte.
• De totale kastdiepte verwarren met de montagediepte: de rails kunnen minder ruimte bieden dan de buitenmaat doet vermoeden.
• Geen kabelruimte reserveren: aansluitingen aan de achterkant hebben ruimte nodig om niet onder spanning te staan.
• Te weinig groeiruimte plannen: een kast die nu precies past, kan snel te klein worden.
• Gewicht onderschatten: servers, UPS-systemen en batterijen kunnen zwaar zijn voor een wandkast of lichte vloer.
• Ventilatie vergeten: dichte deuren en volle kabelbundels kunnen de luchtstroom beperken.

Afmetingen controleren vóór aankoop

Vraag of download de technische tekening van zowel de serverkast als de apparatuur. Controleer de buitenmaten, de interne hoogte in U, de verstelbaarheid van de rails, de maximale belastbaarheid en de positie van kabeldoorvoeren. Let ook op de draairichting van de deur en de mogelijkheid om zijpanelen of achterpanelen te verwijderen tijdens onderhoud.

Bij een installatie met actieve servers is niet alleen de maat belangrijk. Denk ook aan geluidsniveau, ventilatoren, stroomvoorziening, aarding en de manier waarop warme lucht uit de ruimte wordt afgevoerd. De beste 19 inch serverkast afmetingen zijn dus de maten die passen bij de volledige installatie, niet alleen bij één afzonderlijk apparaat.

Belangrijkste punten over 19 inch serverkast afmetingen

• 19 inch is de gestandaardiseerde montagebreedte, niet de buitenbreedte van de kast.
• De hoogte wordt uitgedrukt in U; 1U is 44,45 mm.
• De buitenbreedte is vaak circa 600 of 800 mm, afhankelijk van het kabelbeheer en kasttype.
• De diepte moet worden afgestemd op apparatuur, rails, connectoren en kabelbochten.
• Gebruik de montagediepte en de technische tekening als controle, niet alleen de nominale kastdiepte.
• Reserveer ruimte voor ventilatie, onderhoud en toekomstige uitbreiding.

Veelgestelde vragen over 19 inch serverkast afmetingen

Hoe breed is een 19 inch serverkast aan de buitenkant?

De buitenbreedte is meestal ongeveer 600 of 800 mm. De exacte maat hangt af van het frame, de zijpanelen, de deur en de ruimte voor kabelgeleiding. De aanduiding 19 inch beschrijft de montagebreedte voor apparatuur.

Hoeveel U heb ik nodig in een serverkast?

Tel de hoogte van alle apparaten in U op en voeg ruimte toe voor kabelmanagement, stroomverdeling, ventilatie en uitbreiding. Plaats je bijvoorbeeld 12U aan apparatuur, dan is een kast van 12U meestal krap; een grotere kast biedt meer flexibiliteit.

Welke diepte heeft een 19 inch serverkast?

Dat verschilt per model en toepassing. Compacte netwerk- of wandkasten zijn vaak ongeveer 300 tot 600 mm diep. Kasten voor servers en storage zijn vaak circa 600 tot 1.200 mm diep. Controleer altijd de bruikbare montagediepte.

Past elke server in een 19 inch serverkast?

Niet automatisch. De server moet geschikt zijn voor 19-inchmontage en passen binnen de verstelbare railafstand. Controleer ook de diepte, het gewicht, de benodigde draagrails en de ruimte voor aansluitingen aan de achterkant.

Is een 19 inch serverkast altijd 19 inch breed?

Nee. De 19 inch verwijst naar de gestandaardiseerde montagebreedte van de apparatuur. De kast zelf is breder door het frame, de panelen en eventueel extra kabelruimte.
