Patchkast kiezen en inrichten: complete gids voor een overzichtelijk netwerk

Een patchkast is de centrale plek voor patchpanelen, switches, routers en andere netwerkapparatuur. Kies een kast met voldoende 19-inchruimte, ventilatie en kabelbeheer, en richt hem logisch in van boven naar beneden. Zo blijft je netwerk overzichtelijk, veilig en eenvoudig te onderhouden.

Wat is een patchkast?

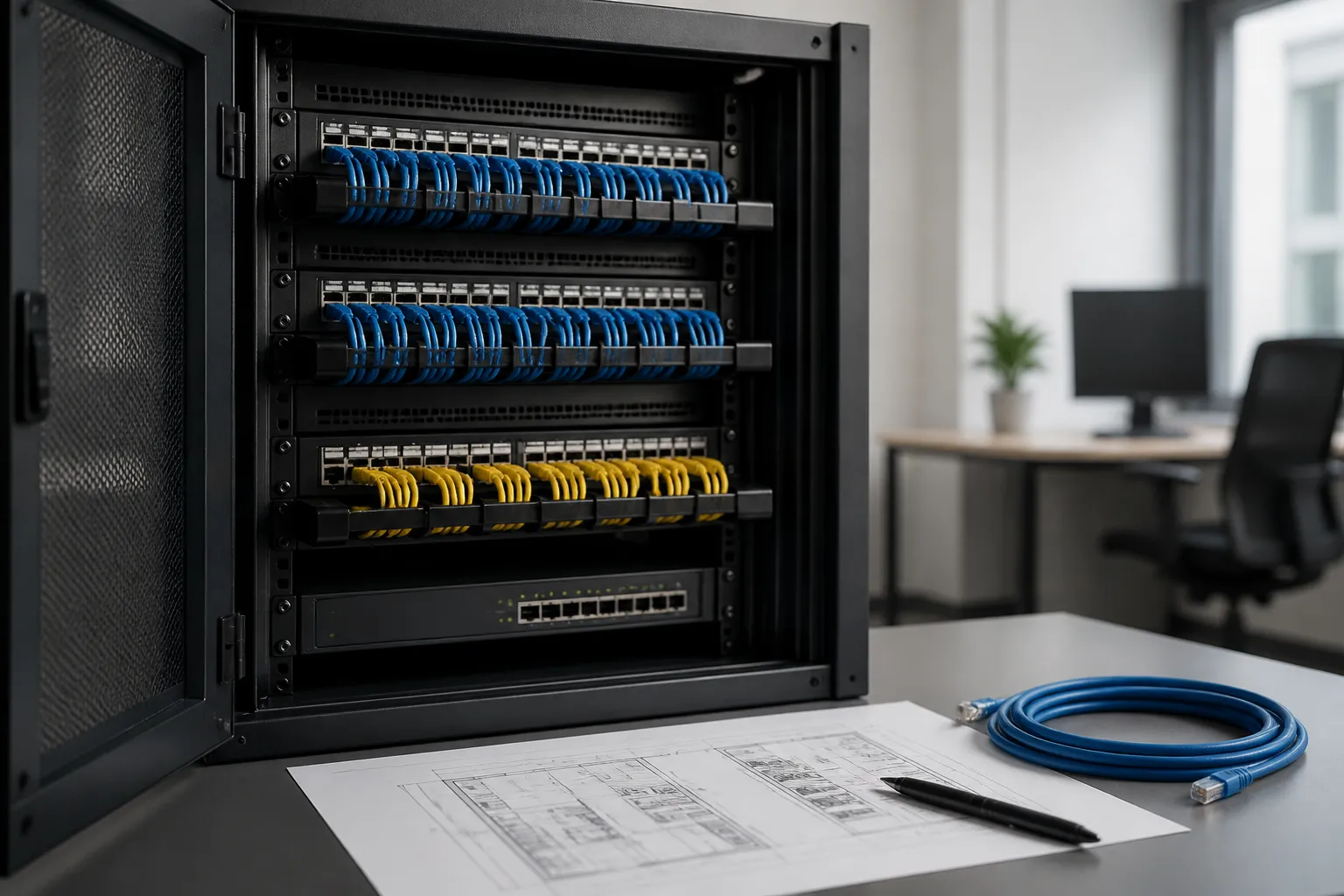

Een patchkast, ook wel netwerkkast of compacte serverkast genoemd, is een metalen behuizing waarin je netwerkcomponenten ordent. Denk aan een patchpaneel, switch, glasvezelmodem, router, firewall, UPS en eventueel een kleine server. De meeste netwerkapparaten zijn ontworpen voor montage in een standaard van 19 inch.

De kast beschermt apparatuur tegen stof, aanraking en mechanische schade. Tegelijkertijd biedt hij een vaste plaats voor kabels en aansluitingen. Dat is vooral belangrijk wanneer meerdere werkplekken, accesspoints, camera’s, telefoons of andere netwerkapparaten samenkomen.

Waarom een patchkast gebruiken?

• Overzicht: aansluitingen en apparatuur staan op één logische plek.
• Onderhoud: storingen zijn sneller te vinden dankzij labeling en vaste kabelroutes.
• Bescherming: apparatuur is minder kwetsbaar voor stof, stoten en onbevoegde toegang.
• Schaalbaarheid: je kunt later extra poorten, een glasvezelmodule of een UPS toevoegen.
• Veiligheid: een afsluitbare kast voorkomt dat iemand per ongeluk kabels of apparatuur losmaakt.

Een patchkast is niet alleen nuttig voor grote organisaties. Ook in een woning, werkplaats of klein kantoor kan een compacte kast helpen om een modem, switch en patchpaneel netjes te organiseren.

Patchkast kiezen: de belangrijkste aandachtspunten

1. Bepaal het formaat en de U-hoogte

De hoogte van een patchkast wordt uitgedrukt in U, waarbij één U een vaste hoogte-eenheid voor 19-inchapparatuur is. Een 6U- of 9U-kast is vaak voldoende voor een kleine installatie met een patchpaneel, switch en router. Voor een uitgebreider netwerk zijn 12U, 18U of meer praktischer.

Maak eerst een lijst van alle apparaten die je wilt monteren. Tel daarna niet alleen de huidige ruimte op, maar reserveer ook ruimte voor uitbreiding en kabelgeleiding. Een kast die precies vol zit, wordt snel onoverzichtelijk.

Situatie	Gebruikelijke keuze	Let vooral op
Kleine woning of thuiskantoor	6U tot 9U	Diepte, wandmontage en voldoende ventilatie
Klein kantoor	9U tot 18U	Extra ruimte voor PoE, UPS en kabelmanagement
Groeiende installatie	18U of groter	Toegankelijkheid, draagvermogen en koeling

2. Controleer de diepte

Niet elke 19-inchkast is diep genoeg voor elke switch, server of UPS. Controleer daarom de inbouwdiepte van de apparatuur en houd ruimte vrij voor stroomstekkers, glasvezelverbindingen en de buigradius van netwerkkabels. Vooral bij afgeschermde kabels en dikke patchkabels kan een ondiepe kast onpraktisch zijn.

Let ook op de beschikbare ruimte achter de kast. Een wandkast kan geschikt lijken, maar lastig te bekabelen zijn wanneer de achterzijde volledig tegen de muur zit. Een draaibaar frame of een model met afneembare zijpanelen maakt onderhoud eenvoudiger.

3. Kies wandmontage of vloermontage

Een wandkast bespaart vloeroppervlak en past goed in een woning of klein kantoor. Controleer bij montage het draagvermogen van de muur, de kwaliteit van het bevestigingsmateriaal en de totale belasting van de apparatuur.

Een vloermodel biedt meestal meer ruimte, betere toegang en een hoger draagvermogen. Dat is interessant voor zware switches, meerdere UPS-systemen of apparatuur die je later wilt uitbreiden. Plaats de kast in beide gevallen op een droge, goed bereikbare locatie met voldoende vrije ruimte rondom.

4. Let op ventilatie en geluidsniveau

Switches, routers en UPS’en produceren warmte. Een patchkast met ventilatieopeningen of een thermostatisch geregeld ventilatiepaneel voorkomt dat warmte zich ophoopt. Plaats ventilatoren zo dat koele lucht kan instromen en warme lucht kan ontsnappen.

In een woonruimte is het geluidsniveau extra belangrijk. Kies daar bij voorkeur stille apparatuur en een ventilator die alleen draait wanneer dat nodig is. Blokkeer ventilatieopeningen niet met kabels of blindpanelen.

5. Controleer veiligheid en stroomvoorziening

Een afsluitbare deur beperkt onbevoegde toegang. Controleer daarnaast of de kast goed geaard kan worden en of metalen deur en zijpanelen elektrisch correct met het frame verbonden zijn. Bij afgeschermde netwerkbekabeling is een professionele aardingsoplossing belangrijk.

Gebruik een geschikte stekkerdoos of een rack-PDU voor de stroomverdeling. Een UPS kan netwerkapparatuur tijdelijk blijven voeden bij een korte stroomonderbreking en beschermt tegen spanningsproblemen. Let op het maximale vermogen en sluit geen apparatuur aan die de UPS overbelast.

Een patchkast logisch inrichten

Een goede indeling volgt de signaal- en kabelroute, maar houdt ook rekening met warmte en onderhoud. Plaats zware apparatuur laag in de kast en voorkom dat een warme component direct boven een ander warmteproducerend apparaat zit.

Praktische indeling van boven naar beneden

1. Kabeldoorvoer en horizontaal kabelmanagement: gebruik dit om inkomende kabels netjes te geleiden.
2. Patchpanelen: plaats aansluitingen bij elkaar en houd voldoende ruimte voor patchkabels.
3. Verticale of horizontale kabelgeleiders: hiermee voorkom je scherpe bochten en trekbelasting.
4. Switches: plaats ze dicht bij de bijbehorende patchpanelen, zodat patchkabels kort blijven.
5. Router, firewall en glasvezelapparatuur: geef deze componenten ruimte voor voeding en koeling.
6. UPS en zware apparatuur: plaats zware onderdelen zo laag mogelijk, bij voorkeur in een vloermodel.

Deze volgorde is geen harde regel. Een glasvezelmodem kan bijvoorbeeld op een andere positie moeten staan vanwege de inkomende verbinding. Belangrijker is dat apparatuur bereikbaar blijft en dat kabels niet voor ventilatieopeningen hangen.

Patchpaneel en netwerkbekabeling

Een patchpaneel vormt de vaste verbinding tussen de kabels naar werkplekken en de actieve netwerkapparatuur. De permanente kabels worden aan de achterkant afgemonteerd; aan de voorkant verbind je poorten met de switch via korte patchkabels. Daardoor blijft verplaatsen of vervangen van een switch overzichtelijk.

Kies kabelcategorie en aansluitmateriaal op basis van de gewenste snelheid, afstand en omgeving. Gebruik in één verbinding passende componenten: kabel, keystone, patchpaneel en patchkabel moeten elkaar niet onnodig beperken. Meng afgeschermde en niet-afgeschermde onderdelen alleen wanneer je de gevolgen voor aarding en storingsgevoeligheid begrijpt.

Kabels netjes organiseren

• Gebruik horizontale en verticale kabelgeleiders.
• Maak patchkabels zo kort als praktisch mogelijk, maar trek ze niet strak.
• Houd datakabels en voedingskabels zoveel mogelijk gescheiden.
• Respecteer de minimale buigradius van de kabel.
• Gebruik klittenband in plaats van harde tie-wraps wanneer kabels later nog moeten worden aangepast.
• Laat vrije poorten en toekomstige kabelroutes bereikbaar.

Een nette kabelbundel is niet automatisch een goede kabelbundel. Te strak gebonden kabels kunnen connectoren belasten en maken storingsonderzoek moeilijker. Een kleine servicelus bij het patchpaneel biedt ruimte voor heraansluiten of reparatie.

Labeling en documentatie

Label elke kabel aan beide uiteinden met een unieke code. Die code moet overeenkomen met de poort op het patchpaneel en met de aansluiting in de ruimte. Een eenvoudig schema kan bijvoorbeeld een ruimte, wandpunt en poortnummer bevatten.

Bewaar naast de kast een actueel overzicht met patchpaneelpoorten, switchpoorten, VLAN’s, uplinks en vrije aansluitingen. Noteer ook het merk en type van belangrijke apparatuur. Bij een storing hoeft niemand dan kabels op goed geluk te volgen.

Praktische tip: maak na de installatie een foto van de voorkant, achterzijde en kabelroutes. Werk de foto’s bij na een belangrijke wijziging.

PoE, glasvezel en uitbreidingen

Een PoE-switch levert stroom en data via netwerkkabels aan bijvoorbeeld accesspoints, camera’s en VoIP-telefoons. Controleer of het totale PoE-budget van de switch voldoende is voor alle aangesloten apparaten. Houd ook rekening met warmte: PoE-apparatuur kan meer warmte produceren dan een vergelijkbare switch zonder PoE.

Voor glasvezel zijn een mediaconverter, glasvezelpatchpaneel of geschikte SFP-module nodig, afhankelijk van de installatie. Glasvezelconnectoren zijn gevoelig voor vuil en een te scherpe bocht. Bescherm ongebruikte poorten met stofkapjes en volg de specificaties van de fabrikant.

Reserveer bij het kiezen van een patchkast ruimte voor een extra patchpaneel, een grotere switch of een tweede stroomvoorziening. Die vrije ruimte kost nu weinig, maar voorkomt later een volledige herinrichting.

Installatie controleren en testen

Controleer na het afmonteren elke verbinding met een geschikte kabeltester. Een eenvoudige continuïteitstest kan verkeerde aderparen, onderbrekingen en kortsluiting opsporen. Voor veeleisende installaties is certificering met een professionele tester verstandiger.

• Controleer of elke poort overeenkomt met de documentatie.
• Test de gewenste netwerksnelheid en duplexinstelling.
• Controleer PoE op de juiste poorten.
• Test uplinks, glasvezelverbindingen en redundante verbindingen afzonderlijk.
• Controleer ventilatoren, temperatuur en UPS-meldingen.
• Werk het poort- en kabeloverzicht direct bij.

Veelgemaakte fouten bij een patchkast

• Te weinig ruimte kiezen: apparatuur past misschien wel, maar kabels en uitbreiding niet.
• De diepte negeren: connectoren en stroomkabels kunnen tegen de deur of achterwand komen.
• Geen kabelmanagement gebruiken: lange kabels blokkeren de luchtstroom en bemoeilijken onderhoud.
• Alles te strak bundelen: dat kan kabels en connectoren belasten.
• Geen labeling aanbrengen: een kleine storing kost daardoor onnodig veel tijd.
• Warmte onderschatten: vooral PoE-switches en UPS’en vragen aandacht voor ventilatie.
• De kast op een slechte plek hangen: vocht, stof, warmte of beperkte toegang verkort de levensduur van apparatuur.

Checklist: zo kies je de juiste patchkast

1. Inventariseer alle huidige en geplande netwerkapparaten.
2. Tel de benodigde U-hoogte en reserveer ruimte voor groei.
3. Meet de diepte van apparatuur, stekkers en kabeldoorvoeren.
4. Kies wand- of vloermontage op basis van gewicht en bereikbaarheid.
5. Controleer ventilatie, geluidsniveau, aarding en afsluitbaarheid.
6. Plan patchpanelen, kabelgeleiders, stroomverdeling en UPS.
7. Maak vooraf een poort- en kabelschema.
8. Test elke verbinding en documenteer de definitieve indeling.

Veelgestelde vragen over een patchkast

Heb ik voor een thuisnetwerk een patchkast nodig?

Niet altijd. Bij één modem, een kleine switch en enkele kabels kan een plank of compacte wandoplossing volstaan. Een patchkast is vooral nuttig wanneer je meerdere vaste aansluitingen, accesspoints, camera’s of uitbreidingsplannen hebt.

Hoeveel U-ruimte moet ik reserveren?

Reserveer naast de huidige apparatuur bij voorkeur extra ruimte voor kabelmanagement, ventilatie en toekomstige uitbreiding. De exacte hoeveelheid hangt af van het aantal patchpanelen, switches, stroomcomponenten en eventuele servers.

Waar plaats ik een patchkast?

Kies een droge, koele en goed bereikbare locatie met voldoende vrije ruimte voor montage en onderhoud. Vermijd direct zonlicht, vochtige ruimtes en plaatsen waar stof of warmte zich ophoopt.

Wat is het verschil tussen een patchkast en een serverkast?

Een patchkast is vaak compacter en bedoeld voor patchpanelen en netwerkapparatuur. Een serverkast is doorgaans groter, dieper en sterker uitgevoerd voor servers, zware UPS’en en andere omvangrijke apparatuur. De benaming verschilt echter per fabrikant, dus controleer altijd afmetingen en draagvermogen.

Moeten alle kabels in een patchkast worden afgemonteerd?

Voor vaste bekabeling is afmontage op een patchpaneel meestal de overzichtelijkste oplossing. Losse kabels rechtstreeks in een switch steken kan werken, maar maakt wijzigingen, labeling en onderhoud minder praktisch.

Belangrijkste punten

• Kies een patchkast op basis van U-hoogte, diepte, draagvermogen en uitbreidingsruimte.
• Gebruik een patchpaneel en kabelmanagement voor een overzichtelijke installatie.
• Plan ventilatie, aarding en stroomvoorziening voordat je apparatuur monteert.
• Label beide kabeluiteinden en bewaar een actueel poortschema.
• Test alle verbindingen na installatie en documenteer wijzigingen.
