Hoe aard je een patchkast? Uitleg over aarding en veiligheid

Kort antwoord: bij een patchkast aarden verbind je het metalen rack, de montageprofielen, deuren en andere geleidende delen met een geschikte beschermingsleiding naar het aardingspunt van de elektrische installatie. Gebruik daarvoor een daarvoor bestemde aardingsrail of aardingsbout, controleer de elektrische continuïteit en laat de aansluiting bij twijfel uitvoeren of controleren door een bevoegd installateur.

Een patchkast lijkt op het eerste gezicht vooral een metalen behuizing voor patchpanelen, switches en kabels. Toch heeft de kast ook een belangrijke veiligheidsfunctie. Een goede aarding helpt voorkomen dat een foutspanning op het metalen frame blijft staan. Bovendien ondersteunt een correcte equipotentiale verbinding de werking van beveiligingen en kan zij elektromagnetische storingen beperken.

Waarom moet je een patchkast aarden?

Een metalen patchkast kan onder bepaalde omstandigheden onderdeel worden van een foutstroomcircuit. Denk aan een beschadigde voedingskabel, een defecte netvoeding, een losgeraakte draad of een apparaat waarvan de behuizing intern contact maakt met een fasegeleider. Zonder beschermingsleiding kan het rack gevaarlijk lang onder spanning blijven staan.

Door de kast met de beschermingsleiding te verbinden, krijgt een foutstroom een gecontroleerde weg naar aarde. Daardoor kan de beveiliging van de installatie, zoals een automaat of aardlekbeveiliging, de fout sneller detecteren en de voeding uitschakelen. Aarding vervangt deze beveiligingen niet, maar werkt ermee samen.

Een tweede reden is het beperken van potentiaalverschillen. Apparatuur in een patchkast kan via voedingskabels, afschermingen, datakabels of andere metalen verbindingen met verschillende aardpunten verbonden zijn. Een goede equipotentiale bonding brengt deze geleidende delen zo veel mogelijk op hetzelfde elektrische potentiaal.

Wat betekent patchkast aarden precies?

Met patchkast aarden worden in de praktijk twee verwante handelingen bedoeld:

• Beschermende aarding: het verbinden van de metalen kast en toegankelijke metalen delen met de beschermingsleiding van de elektrische installatie.
• Equipotentiale verbinding: het onderling verbinden van metalen delen, zoals deuren, zijpanelen, montageprofielen en een interne aardingsrail.

Deze verbindingen moeten elektrisch betrouwbaar zijn. Een gelakte, geanodiseerde of gepoedercoate kast maakt niet vanzelf goed contact met een aardingsbout. Daarom gebruiken fabrikanten speciale aardingspunten, getande ringen, aardingsbanden of andere daarvoor bedoelde bevestigingen. Verwijder niet zomaar lak op willekeurige plaatsen; volg de montage-instructies van de kast en de geldende installatievoorschriften.

Welke onderdelen van een patchkast verbind je met aarde?

De exacte uitvoering hangt af van het model en de installatie, maar doorgaans komen de volgende onderdelen in aanmerking:

• het hoofdframe of de behuizing van de patchkast;
• de 19-inch verticale montageprofielen;
• metalen deuren en zijpanelen;
• uittrekbare of zwenkbare delen;
• een interne aardingsrail of bonding bar;
• metalen patchpanelen en andere geleidende accessoires;
• een metalen kabelinvoerpaneel wanneer dit onderdeel van de kastconstructie is.

Veel rackdeuren en zijpanelen zijn af fabriek met aardingsbanden verbonden. Controleer dit in plaats van ervan uit te gaan dat het automatisch correct is. Bij een kast die uit meerdere losse delen bestaat, moet elk deel ook na demontage en opnieuw monteren betrouwbaar elektrisch verbonden blijven.

Hoe aard je een patchkast stap voor stap?

1. Controleer de documentatie en de installatie

Bekijk eerst de handleiding van de patchkast, de plaatselijke elektrische installatie en eventuele eisen van de opdrachtgever. Zoek het gemarkeerde aardingspunt, de aardingsrail en de meegeleverde bondingkabels. Controleer ook of de kast op een vloer, wand of sokkel staat en of er meerdere racks naast elkaar worden geplaatst.

Bij een grotere serverruimte kan een aparte bondingvoorziening of een centrale aardingsrail aanwezig zijn. Laat de beoogde aansluiting beoordelen wanneer niet duidelijk is waar de beschermingsleiding moet worden aangesloten. Sluit een rack nooit aan op een willekeurig metalen water-, verwarmings- of kabelgootsysteem als vervanging voor de beschermingsleiding.

2. Schakel veilig uit en bereid de montage voor

Werk spanningsloos wanneer je aardingsverbindingen monteert of aanpast. Schakel relevante groepen en apparatuur uit volgens de geldende veiligheidsprocedure en controleer of de installatie inderdaad spanningsloos is. In een actieve serverruimte kan dit gevolgen hebben voor netwerkverbindingen; plan werkzaamheden daarom zorgvuldig.

Gebruik alleen kabels, kabelogen, bouten en aardingsaccessoires die geschikt zijn voor de toepassing. Een beschermingsgeleider is doorgaans groen-geel gemarkeerd. Gebruik die kleur uitsluitend voor de beschermingsfunctie en maak de verbinding mechanisch stevig, beschermd tegen lostrillen en goed bereikbaar voor inspectie.

3. Verbind het rack met het aardingspunt

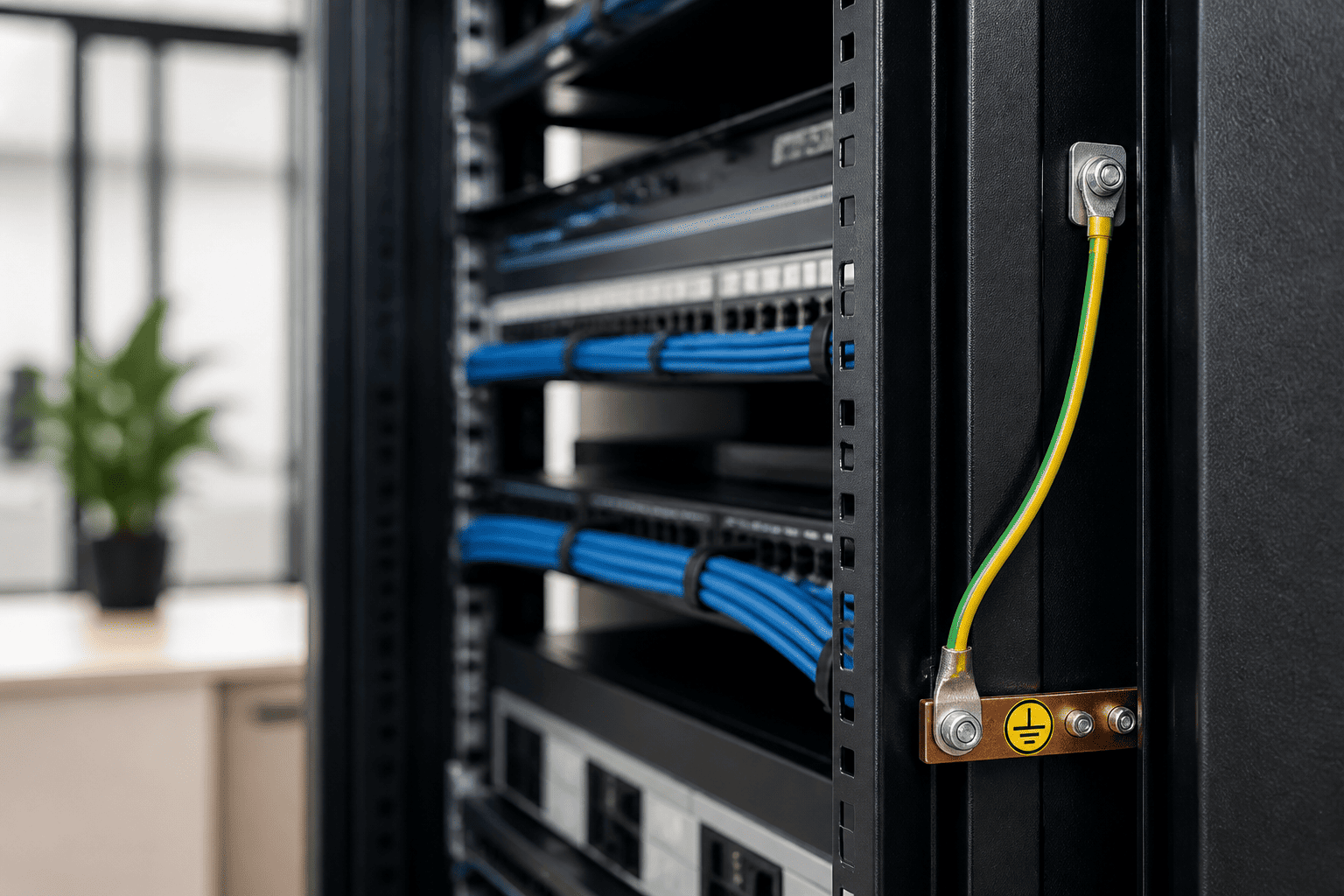

Sluit de beschermingsleiding aan op het daarvoor bestemde aardingspunt van het rack of op de interne aardingsrail. Gebruik een passend kabeloog en zorg ervoor dat metalen contactvlakken daadwerkelijk contact kunnen maken. Bij een gelakte kast worden daarvoor vaak een speciale aardingsbout, getande sluitring of fabrieksmatig voorbereid contactpunt gebruikt.

De benodigde doorsnede en wijze van aansluiten mogen niet op basis van een algemene internetinstructie worden gekozen. Ze hangen onder meer af van de installatie, de foutstroom, de beveiliging, de lengte en de plaatselijke voorschriften. Laat dit dimensioneren volgens de geldende normen, zoals de relevante bepalingen uit NEN 1010.

4. Bond deuren, panelen en profielen

Verbind metalen delen die niet gegarandeerd via scharnieren, rails of boutverbindingen elektrisch continu zijn. Gebruik daarvoor flexibele aardingsbanden op deuren en uitneembare panelen. Controleer of de banden voldoende speling hebben, zodat ze niet worden uitgerekt of afgekneld wanneer een deur opent.

Een metalen 19-inch montageprofiel hoort deel uit te maken van de equipotentiale verbinding. Bij verstelbare rails moet de verbinding ook in verschillende posities betrouwbaar blijven. Controleer daarnaast patchpanelen en accessoires met een eigen aardingsaansluiting volgens de instructies van de fabrikant.

5. Sluit voedingsverdeling en apparatuur correct aan

Patchkasten bevatten vaak een PDU, stekkerdoos, UPS of actieve netwerkapparatuur. Deze toestellen moeten worden aangesloten op geaarde voedingscircuits die geschikt zijn voor hun belasting. De beschermingsleiding van een apparaat mag niet worden verwijderd om brom of storing te proberen oplossen.

Let erop dat een overspanningsbeveiliging of UPS specifieke eisen kan stellen aan de aarding en verbinding met de installatie. Volg de handleiding van de fabrikant en laat afwijkende situaties beoordelen door een elektrotechnisch deskundige.

6. Controleer continuïteit en documenteer de aansluiting

Na de montage moet worden gecontroleerd of alle relevante metalen delen elektrisch continu met het aardingspunt zijn verbonden. Een visuele controle alleen is niet voldoende. Een installateur gebruikt hiervoor geschikt meetgereedschap en beoordeelt de meetresultaten volgens de toepasselijke voorschriften.

Leg daarna vast waar het aardingspunt zich bevindt, welke onderdelen zijn gebond, welke voedingsgroep wordt gebruikt en wanneer de controle is uitgevoerd. Een duidelijke documentatie maakt onderhoud, uitbreiding en storingsanalyse aanzienlijk eenvoudiger.

Welke materialen heb je nodig?

Onderdeel	Functie	Aandachtspunt
Beschermingsleiding	Verbindt het rack met de aardingsvoorziening	Doorsnede en aanleg volgens ontwerp en voorschriften
Aardingsrail of aardingsbout	Centraal aansluitpunt in de kast	Gebruik het fabrieksmatige of daarvoor bestemde punt
Flexibele bondingband	Verbindt deuren en uitneembare panelen	Laat voldoende bewegingsruimte
Kabeloog en bevestigingsmateriaal	Maakt een stevige mechanische verbinding	Geschikt voor geleider en kastconstructie
Meetapparatuur	Controleert elektrische continuïteit	Laat metingen uitvoeren door iemand met de juiste deskundigheid

Aarding van afgeschermde netwerkkabels

Bij afgeschermde datakabels, zoals kabels met een metalen folie of vlechtwerk, speelt naast beschermende aarding ook hoogfrequente afscherming een rol. Een patchpaneel voor afgeschermde bekabeling moet volgens de specificaties van de fabrikant met de rackconstructie worden verbonden. De kabelafscherming moet daarbij correct rondom en zonder onnodige onderbrekingen worden aangesloten.

De afscherming van een datakabel is echter geen vervanging voor de beschermingsleiding van de patchkast. Ook mag je niet aannemen dat een metalen patchpaneel de hele kast automatisch aardt. Controleer de afzonderlijke bonding en de compatibiliteit van patchpanelen, keystones, kabelmanagement en switches.

Bij glasvezel is er geen elektrisch geleidende koperen dataverbinding, maar metalen trekontlasting, armor of andere metalen delen kunnen nog steeds een bonding- of beschermingsfunctie hebben. Volg in dat geval de productdocumentatie.

Veelgemaakte fouten bij een patchkast aarden

• Alleen de PDU aarden: een geaarde stekkerdoos maakt het rackframe niet automatisch veilig geaard.
• Vertrouwen op scharnieren of verf: lak, corrosie en mechanische verbindingen kunnen een onbetrouwbaar contact veroorzaken.
• Een willekeurig metalen object gebruiken: een kabelgoot, buis of radiator is geen universele vervanging voor de beschermingsleiding.
• De afscherming als aarde gebruiken: een kabelschild is niet ontworpen als primaire beschermingsleiding van de kast.
• Te dunne of ongeschikte draad toepassen: de juiste keuze hangt af van de installatie en moet worden berekend of voorgeschreven.
• Geen continuïteitsmeting uitvoeren: een verbinding die er goed uitziet, kan elektrisch toch onderbroken zijn.
• Aarding verwijderen vanwege storing: loskoppelen kan een ernstig veiligheidsrisico veroorzaken. Laat brom- of EMC-problemen onderzoeken.

Wanneer schakel je een installateur in?

Schakel een erkend of aantoonbaar bevoegd elektrotechnisch installateur in wanneer je een nieuwe voedingsgroep aanlegt, een UPS of PDU met vaste aansluiting installeert, in een bedrijfsmatige serverruimte werkt of twijfelt over de aanwezige beschermingsleiding. Ook bij meerdere racks, hoge beschikbaarheidseisen, overspanningsbeveiliging of complexe aardingssystemen is professioneel ontwerp verstandig.

Een netwerkbeheerder kan de patchpanelen en datakabels correct monteren, maar de elektrische aarding en metingen vragen specifieke kennis. Werk nooit aan een onder spanning staande installatie en neem de lokale voorschriften en eventuele eisen van de gebouwbeheerder in acht.

Praktische checklist voor een veilige patchkast

1. Is het aardingspunt van de kast geïdentificeerd?
2. Is het rack met een geschikte beschermingsleiding verbonden?
3. Zijn deuren, zijpanelen en verstelbare metalen delen gebond?
4. Zijn patchpanelen en afgeschermde componenten volgens de fabrikant aangesloten?
5. Zijn PDU, UPS en netwerkapparatuur op geschikte geaarde voeding aangesloten?
6. Is de elektrische continuïteit met geschikt meetgereedschap gecontroleerd?
7. Zijn schema’s, meetresultaten en wijzigingen gedocumenteerd?
8. Is de installatie gecontroleerd door een deskundige wanneer dat nodig is?

Belangrijkste aandachtspunten

• Een metalen patchkast hoort onderdeel te zijn van de beschermende equipotentiale verbinding.
• Gebruik het daarvoor bestemde aardingspunt en geschikte bondingaccessoires.
• Verbind niet alleen het hoofdframe, maar controleer ook deuren, panelen en montageprofielen.
• Een afgeschermde datakabel of geaarde stekkerdoos vervangt de beschermingsleiding niet.
• Laat de aansluiting en meting uitvoeren volgens de geldende voorschriften en door een deskundige wanneer de situatie complex is.

Veelgestelde vragen over patchkast aarden

Moet elke metalen patchkast worden geaard?

Een metalen patchkast moet in het algemeen met de beschermingsleiding en de equipotentiale verbinding van de installatie worden verbonden. De exacte uitvoering hangt af van het kasttype, de elektrische installatie en de geldende voorschriften.

Is een geaarde stekkerdoos voldoende om een patchkast te aarden?

Nee. Een geaarde PDU of stekkerdoos beschermt de aangesloten apparatuur, maar aardt het metalen rackframe niet automatisch. Het frame, de panelen en de deuren moeten via daarvoor bestemde verbindingen worden gecontroleerd en gebond.

Kan ik de patchkast op een radiator of kabelgoot aansluiten?

Gebruik een radiator, waterleiding of kabelgoot niet als willekeurige vervanging voor de beschermingsleiding. Laat bepalen welk aardingspunt en welke leiding volgens het ontwerp en de installatievoorschriften moeten worden gebruikt.

Moeten de deuren van een patchkast apart worden geaard?

Metalen deuren moeten elektrisch betrouwbaar met het frame zijn verbonden. Omdat scharnieren of lak geen gegarandeerd contact vormen, wordt vaak een flexibele bondingband toegepast. Controleer de uitvoering van de fabrikant.

Wie kan controleren of een patchkast goed is geaard?

Een bevoegd elektrotechnisch installateur kan de aansluiting, beschermingsleiding en continuïteit controleren met geschikt meetgereedschap. Bij complexe serverruimtes kan aanvullende beoordeling van bonding en elektromagnetische compatibiliteit nodig zijn.
